COB vs SMD LED-Streifen: Ein technischer Leitfaden für Profis der architektonischen LED-Streifenbeleuchtung

Kernarchitektur: COB LED vs SMD LED-Streifen Technologie

SMD (Surface-Mount Device) Architektur

• Diskrete LED-Pakete, die über Reflow-Löten auf flexible oder starre PCBs montiert werden
• Jeder Emitter enthält individuelle, phosphorbeschichtete Silikonlinsen und Kupfer-Heat-Slugs
• Typischer Emitterabstand: 3 mm bis 10 mm, abhängig von der Dichte (z. B. 60/m, 120/m, 240/m)
• PCB-Leiterbahnen führen den Strom zwischen den Komponenten; Schnittpunkte in vordefinierten Intervallen verfügbar
• Kapselung: Epoxid- oder Silikon-Umspritzung für IP-Schutzklasse, unabhängig vom LED-Paket
• Reparierbarkeit: Einzelfehlerisolierung möglich; lokaler Austausch machbar
• Fertigungstoleranz: Hohe Toleranz für Komponentenvarianzen; Binning für Farbkonsistenz erforderlich

COB (Chip-on-Board) Architektur

• Nackte LED-Chips, die direkt mit Die-Attach-Kleber auf Aluminium- oder Keramiksubstrate gebunden werden
• Phosphor-Harz-Matrix, die gleichmäßig über das gesamte Chip-Array gegossen wird
• Kontinuierliche lichtemittierende Fläche; Emitterabstand effektiv <1mm
• Elektrische Führung im Substrat integriert; Schnittpunkte begrenzt oder werksseitig definiert
• Kapselung: Einzelne Silikonkuppel oder flache Harzschicht bedeckt den gesamten aktiven Bereich
• Reparierbarkeit: Nicht modular; gesamter Abschnitt fällt aus, wenn ein thermischer oder elektrischer Fehler auftritt
• Fertigungstoleranz: Engere Prozesskontrolle erforderlich; Gleichmäßigkeit der Phosphor-Beschichtung ist kritisch

Technische Vergleichsmatrix

Fazit für die architektonische Spezifikation

• Spezifizieren Sie SMD, wenn Routing-Komplexität, Feldmodifikationen oder Zubehörkompatibilität Flexibilität erfordern.
• Spezifizieren Sie COB, wenn visuelle Nahtlosigkeit, geringe Montagehöhe oder Premium-Ästhetik nicht verhandelbar sind.
• Überprüfen Sie das Substratmaterial (FR4 vs. Aluminium vs. Kupfer) und die Phosphor-Beschichtungsdicke im Datenblatt COB LED-Streifen. Verlassen Sie sich nicht auf Marketing-Dichteangaben.

Photometrische Leistung & Visuelle Qualität

Gleichmäßigkeit & Punktbildungskontrolle

• SMD LED-Streifen weisen periodische Leuchtdichtespitzen auf. Bei Montageabständen <500mm erzeugen diskrete Emitter ohne richtige Diffusion sichtbare Hotspots.
• COB LED-Streifen verteilen Photonen über eine kontinuierliche Phosphor-Matrix. Die photometrische Hersteller-Gleichmäßigkeit zeigt typischerweise <5% Varianz über 1-Meter-Spannen bei korrekter Ansteuerung.
• UGR (Unified Glare Rating) Überlegungen: COB reduziert direkt Blendung. SMD erfordert gelüftete Kanäle, Milchglas-Diffusoren oder indirekte Montage, um UGR <19 in aufgabenangrenzenden Zonen zu erreichen.

Farbwiedergabe & Konsistenz

• CRI Ra allein ist unzureichend. Fordern Sie TM-30-15 Daten: Rf (Fidelity) >90, Rg (Gamut) 100–110 für architektonische Präzision.
• SDCM (Standard Deviation of Color Matching): Architekturqualität erfordert ≤3 SDCM über die gesamte Produktionscharge und den Lebenszyklus.
• Die COB-Phosphor-Vermischung strafft SDCM auf natürliche Weise. SMD erfordert strenges Binning und Chargenabgleich während der Beschaffung.
• CCT-Stabilität: COB zeigt unter thermischer Last eine langsamere CCT-Verschiebung aufgrund der gleichmäßigen Phosphor-Verteilung. SMD zeigt lokale Verschiebungen, wenn das Thermomanagement unzureichend ist.

Strahlverteilung & Optischer Wirkungsgrad

• SMD: Typische 120°–140° lambertsche Abstrahlung. Sekundäroptik für schmale Strahlsteuerung erforderlich.
• COB: 110°–130° natürliche Ausbreitung. Höherer optischer Wirkungsgrad bei Direktbetrachtung aufgrund reduzierter Reflexionsverluste in Diffusorschichten.
• Lichtausbeute-Vergleich: Modernes COB erreicht 130–150 lm/W bei Nennstrom. Hochdichte SMD erreicht 140–160 lm/W, verliert aber 15–25 % Wirkungsgrad bei Kopplung mit architektonischen Diffusoren.

Checkliste für die Validierung vor Ort

• Fordern Sie LM-79 photometrische Berichte an, nicht nur Katalogwerte
• Überprüfen Sie die Ulbricht-Kugel-Tests bei 25°C und 45°C Umgebungstemperatur
• Verlangen Sie SDCM-Zertifizierung gemäß IEC 60081 oder ANSI C78.377
• Cross-Referenzieren Sie TM-30 Rf/Rg für materialkritische Räume (Einzelhandel, Galerien, Gesundheitswesen)
• Testen Sie die Diffusor-Kompatibilität mit tatsächlichen LED-Streifen-Mustern vor der Vollbeschaffung

Fazit für die architektonische Spezifikation

• Verwenden Sie COB für Nahbetrachtung, High-End-Innenräume, blendempfindliche Umgebungen und nahtlose lineare Akzente.
• Verwenden Sie SMD für lange lineare Verläufe, bei denen externe Kanäle/Diffusoren bereits spezifiziert sind oder bei denen optisches Tunen pro Zone erforderlich ist.
• Spezifizieren Sie niemals nur basierend auf lm/W. Wirkungsgrad ohne Gleichmäßigkeit oder Farbstabilität scheitert an der architektonischen Intention.

Thermomanagement & Langlebigkeit

Analyse des Wärmepfades

• SMD: Wärme überträgt sich durch Lötstellen → Kupferleitungen → PCB-Dielektrikum → Kleber → Aluminiumkanal. Jede Schnittstelle fügt thermischen Widerstand (Rth) hinzu. Typischer Rth Sperrschicht-zu-Umgebung: 15–25°C/W.
• COB: Direkte Die-Befestigung am Substrat eliminiert Löt- und Leitungswiderstand. Rth Sperrschicht-zu-Umgebung: 8–14°C/W bei Montage auf wärmeleitenden Profilen.
• Thermische Konzentration: COB packt höhere Leistungsdichte pro laufendem Meter. Erfordert präzisen Kanalquerschnitt und Anwendung von thermischem Interface-Material (TIM).

Lumenwartung & Degradationskurven

• L70/L80 Schwellenwerte definieren die architektonische Lebensdauer. Überprüfen Sie LM-80 Daten vom Chip-Hersteller, nicht vom LED-Streifen-Monteur.
• SMD bei 35°C Umgebung, 700mA/m: L70 typischerweise bei 50.000–60.000 Stunden mit proper Heat-Sinking erreicht.
• COB bei 35°C Umgebung, 800mA/m: L70 typischerweise bei 60.000–80.000 Stunden aufgrund niedrigerer Tj und gleichmäßiger Phosphor-Alterung erreicht.
• Derating-Regel: Alle 10°C über der Nenn-Tj reduziert die Lebensdauer um ~50%. Architektonische Installationen überschreiten oft 40°C Umgebung in geschlossenen Nischen.

Anforderungen an die thermische Schnittstelle

• Aluminiumkanal-Dicke: Mindestens 1,0 mm für SMD, 1,2 mm für COB bei >14W/m
• TIM-Spezifikation: Silikon-Thermopad (1,5–2,0 W/m·K) oder Phasenwechselmaterial. Verwenden Sie niemals nur Klebemontage.
• Belüftung: Geschlossene Kanäle erfordern passive Lüftungsschlitze oder erzwungenen Luftstrom, wenn die Leistungsdichte >18W/m beträgt.
• IP-Schutzklasse-Auswirkung: Silikon-Umspritzung verbessert Feuchtigkeitsresistenz, fängt aber Wärme ein. IP65+ COB erfordert reduzierten Strom in geschlossenen Räumen.

Thermische Richtlinien für die Installation vor Ort

• Montieren Sie LED-Streifen auf durchgehenden Aluminiumprofilen, nicht auf Trockenbau- oder Holzsubstraten
• Halten Sie 10–15 mm Abstand von Isolierung oder Dampfsperren ein
• Verwenden Sie wärmeleitendes Montageband, das für 100°C Dauerbetrieb ausgelegt ist
• Reduzieren Sie in Umgebungen mit hoher Umgebungstemperatur (>40°C) den Ansteuerstrom um 15–20 %, um L80 zu erhalten
• Überprüfen Sie, ob der Kanalquerschnitt zur Streifenbreite passt; überstehende Kanten erzeugen thermische Engpässe

Fazit für die architektonische Spezifikation

• COB bietet überlegene thermische Effizienz, erfordert aber präzise Kanalintegration und Stromkontrolle.
• SMD toleriert lockerere Montagetoleranzen, verliert aber an Langlebigkeit, wenn es ohne Thermomanagement installiert wird.
• Fordern Sie immer thermische Simulationsdateien oder Kanal-Kompatibilitätsmatrizen von Herstellern an.
• Spezifizieren Sie mindestens L80@50.000h für kommerzielle Architektur. L70 ist für High-Spec-Projekte inakzeptabel.

Elektrische Aspekte & Installationsüberlegungen

Spannungsabfall & Leistungseinspeisung

• SMD: Niedrigere Stromdichte pro Segment. Spannungsabfall bei 50mm Schnittintervallen handhabbar. Leistungseinspeisung alle 5–8m für 24V-Systeme erforderlich.
• COB: Höherer kontinuierlicher Stromverbrauch. Spannungsabfall beschleunigt sich schnell über 3m hinaus. Leistungseinspeisung alle 2,5–4m für stabile Leuchtdichte erforderlich.
• Berechnungsgrundlage: V_drop = (I × R × L) / 1000. Überprüfen Sie die Kupferleiterbahndicke (1oz vs 2oz) und den Betriebsstrom.
• Architektonische Regel: Überschreiten Sie niemals 5 % Spannungsabfall am Ende des Laufs. Verwenden Sie 24V für Läufe >10m, 48V für >20m.

Schnittstellen & Feldmodifikation

• SMD: Klar markierte Schnittzonen alle 25–100mm. Lötlose Steckverbinder verfügbar, erhöhen aber Fehlerquellen.
• COB: Werkseitig segmentiert. Schneiden vor Ort erfordert Spezialwerkzeuge und Neuversiegelung. Unsachgemäßes Schneiden voidet Garantie und beeinträchtigt IP-Schutzklasse.
• Spezifizieren Sie werksseitig vorkonfektionierte Längen passend zu Konstruktionszeichnungen. Minimieren Sie Feldmodifikationen für COB-Systeme.

Dimmen & Steuerungskompatibilität

• SMD: Kompatibel mit 0–10V, DALI, TRIAC, PWM und drahtlosen Protokollen. Breites Treiber-Ökosystem.
• COB: Empfindlich gegenüber niederfrequentem PWM. Erfordert Konstantstromtreiber mit sanften Dimmkurven (0,1–100%).
• Flicker-Schwellenwert: IEEE 1789 empfiehlt Pst LM <1, SVM <0,4 für architektonische Räume. Überprüfen Sie Treiberkompatibilität vor Beschaffung.
• DALI-2-Zertifizierung obligatorisch für kommerzielle Projekte. Vermeiden Sie generische PWM-Dimmer bei COB.

Stromkreisschutz & Konformität

• Überstromschutz: Inline-Sicherungen oder Treiber-Strombegrenzung für COB aufgrund höherer Leistungsdichte erforderlich.
• Überspannungsschutz: Mindestens 1kV Leiter-zu-Leiter für Innen, 2kV für Außen oder freiliegende Nischen.
• Konformität: UL 2108 (Niederspannung), IEC 60598-2-23, EN 61347-2-13. Überprüfen Sie Zertifizierungszeichen, nicht nur CE/RoHS.
• Verkabelung: Mindestens 18AWG für <20W/m, 16AWG für >20W/m. Litzenkupfer für vibrationsgefährdete Zonen erforderlich.

Installationsprotokoll vor Ort

• Überprüfen Sie, ob der Treiberausgang exakt zur Streifen-Nennstromstärke passt
• Messen Sie die Spannung am Anfang, in der Mitte und am Ende vor der endgültigen Montage
• Verwenden Sie gecrimpte oder gelötete Verbindungen; vermeiden Sie Push-In-Klemmen für permanente Installationen
• Versiegeln Sie alle Schnittpunkte mit IP-bewertetem Silikon, wenn Umwelteinflüsse bestehen
• Dokumentieren Sie Stromkreislayout, Einspeisepunkte und Treiberspezifikationen für Wartungsteams

Fazit für die architektonische Spezifikation

• COB erfordert präzise elektrische Planung, werksseitig geschnittene Längen und hochwertige Konstantstromtreiber.
• SMD bietet größere Feldflexibilität, erhöht aber Spleißpunkte und potenzielle Fehlerknoten.
• Spezifizieren Sie immer DALI-2 oder zertifizierte 0–10V-Treiber für kommerzielle Architektur.
• Spannungsabfall ist die Nr. 1 Ursache für Leuchtdichte-Inkonsistenz. Entwerfen Sie Stromkreise von Tag eins an mit Einspeisepunkten.

Anwendungsspezifischer Auswahlführer für die architektonische LED-Streifenbeleuchtung

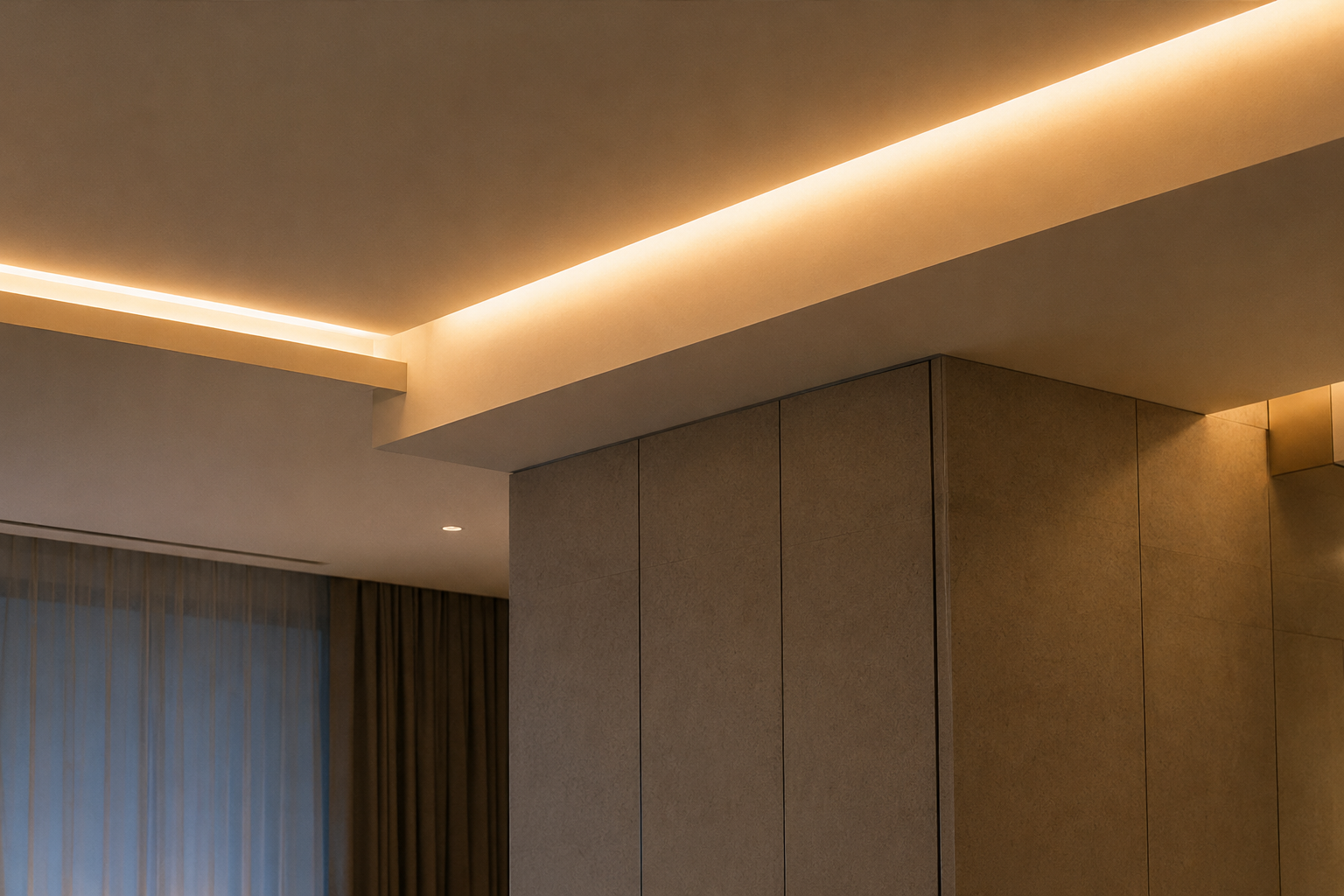

Nischen- & Indirekte Beleuchtung

• Anforderung: Nahtlose Leuchtdichte, geringe Blendung, versteckte Montage
• Empfehlung: COB für <300mm Montagetiefe. SMD akzeptabel mit Milchglas-Kanälen, wenn Tiefe >500mm.
• Technischer Hinweis: COB eliminiert sichtbare Emitter-Schatten auf angrenzenden Oberflächen.

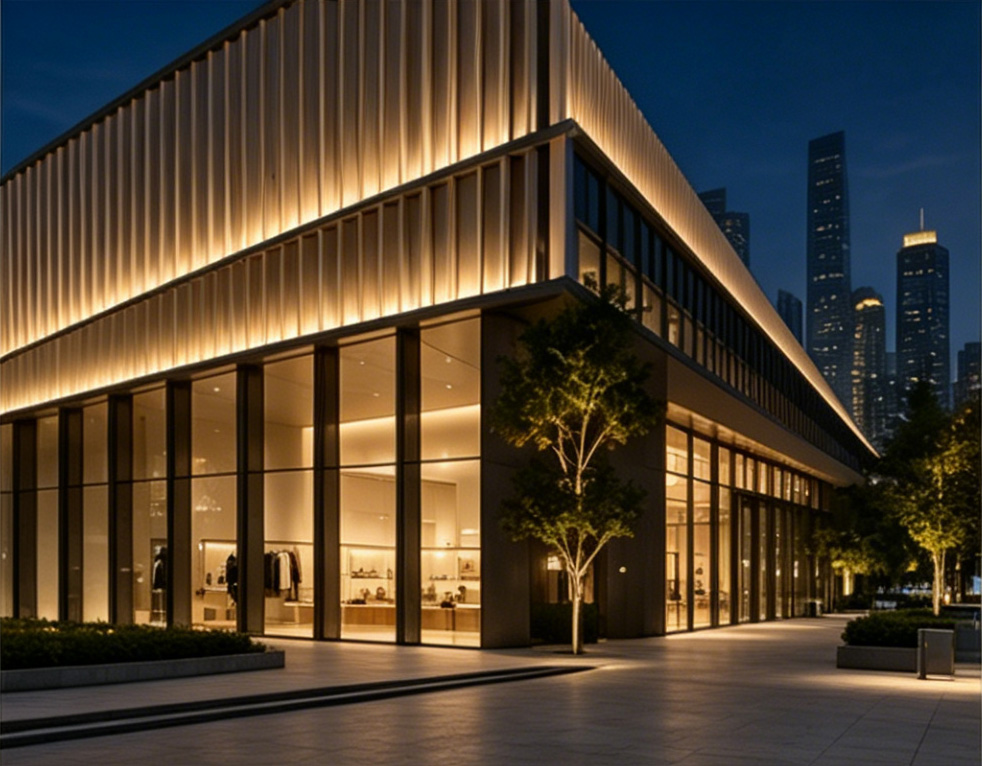

Lineare Fassaden- & Außenakzentbeleuchtung

• Anforderung: Wetterbeständigkeit, lange Läufe, Wartungszugang
• Empfehlung: SMD IP65/IP67 mit Aluminiumkanälen. COB erfordert spezialisierte Versiegelung und thermisches Derating.
• Technischer Hinweis: Modularer SMD-Austausch reduziert Ausfallzeiten bei der Fassadenwartung.

Einzelhandels- & Ausstellungsbeleuchtung

• Anforderung: Hoher CRI, genaue Farbe, fokussierte Beleuchtung
• Empfehlung: COB für Nahbereichs-Produktbetrachtung. SMD mit optischen Linsen für gerichtete Hervorhebung.
• Technischer Hinweis: TM-30 Rg >100 verbessert die Materialsättigung ohne Markenfarben zu verzerren.

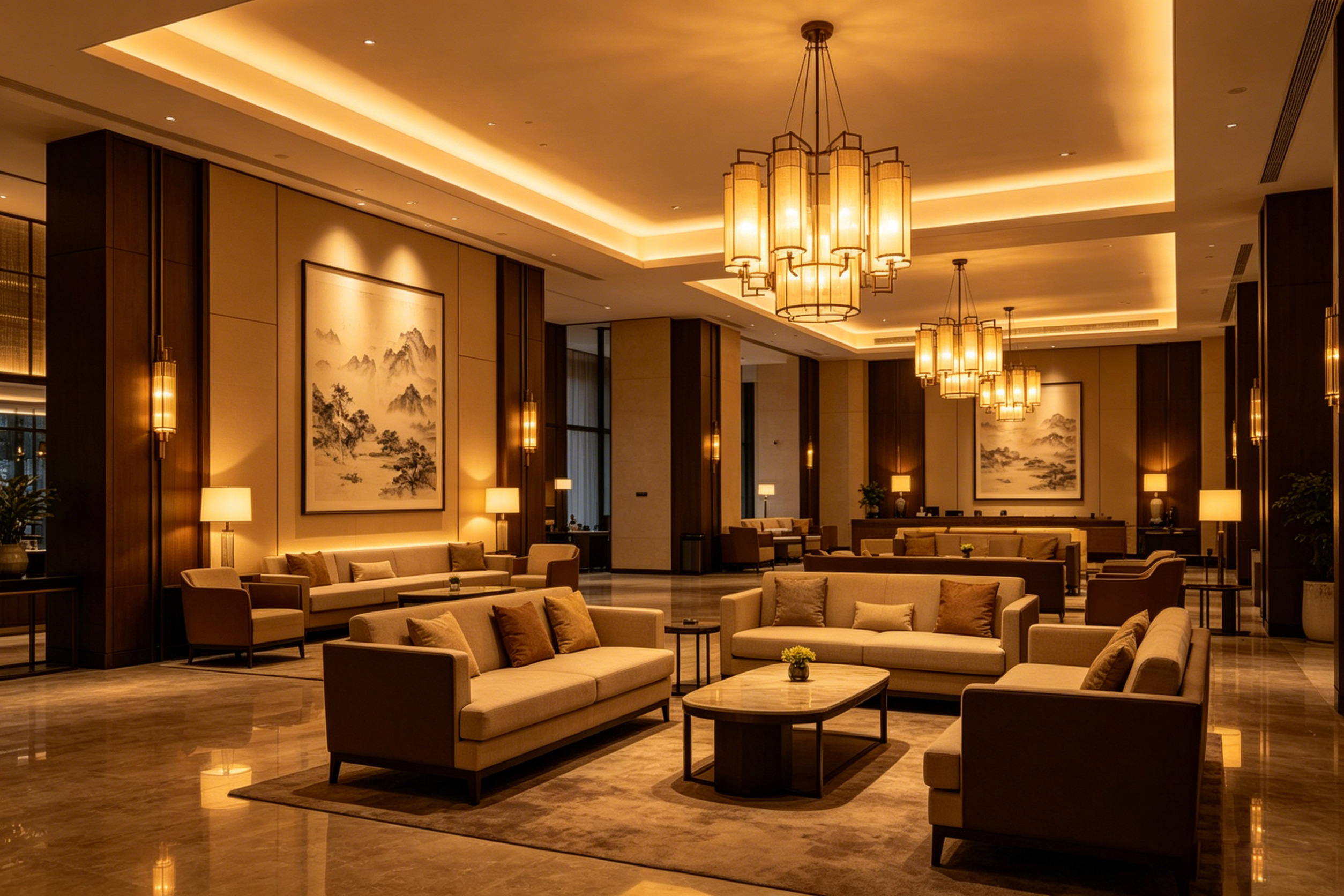

Gastgewerbe & Ambiente-Zonen

• Anforderung: Visueller Komfort, abstimmbares Weiß, geringe Wartung
• Empfehlung: COB für Lobby, Korridor und Gästezimmer-Ambiente. SMD für Badezimmer-Waschtisch und Aufgaben-Zonen.
• Technischer Hinweis: COB-Phosphor-Gleichmäßigkeit unterstützt konsistente CCT-Mischung in abstimmbaren Systemen.

Museums- & Galeriebeleuchtung

• Anforderung: Null UV/IR, präzises SDCM, flickerfreier Betrieb
• Empfehlung: COB mit Museums-Phosphor und IEEE 1789-konformen Treibern. SMD nur mit sekundärer Filtration und Diffusoren.
• Technischer Hinweis: Überprüfen Sie die Spektralverteilung (SPD) auf UV/IR-Gehalt <0,5%.

Entscheidungsmatrix für Planer

Fazit für die architektonische Spezifikation

• Weichen Sie niemals standardmäßig auf eine einzelne Technologie für ein ganzes Projekt aus. Passen Sie den LED-Streifen-Typ an die räumliche Funktion an.
• COB glänzt bei visueller Qualität und Premium-Integration. SMD glänzt bei Flexibilität und Wartungsfreundlichkeit.
• Dokumentieren Sie die Technologiewahl pro Zone in Lichtsteuerungsplänen und Wartungshandbüchern.

Kosten, ROI & Beschaffungsstrategie

Aufschlüsselung der Anschaffungskosten

• SMD: Niedrigere Kosten pro Meter. Höhere Zubehörabhängigkeit (Kanäle, Diffusoren, Steckverbinder).
• COB: Höhere Kosten pro Meter. Geringere Zubehörabhängigkeit. Premium-Verpackung und Tests fügen Wert hinzu.
• Zubehör-Multiplikator: SMD-Systeme kosten oft das 1,3–1,6-fache mehr, wenn Kanäle, Diffusoren und Installationsarbeit eingerechnet werden.

Lebenszykluskostenanalyse

• Austauscharbeit dominiert langfristige Kosten. COB L80@60.000h reduziert Wartungszyklen um 30–40 % im Vergleich zu SMD L70@50.000h.
• Treiberkompatibilität: Hochwertige COB-kompatible Treiber kosten 15–20 % mehr, reduzieren aber Flicker-Beschwerden und Garantieansprüche.
• Energieeinsparungen: 5–10 % geringerer Lumen-Rückgang bei COB gleicht höhere Anfangskosten innerhalb von 3–5 Jahren im kommerziellen Betrieb aus.

Garantie- & Verifizierungsprotokoll

• Standardgarantie: 3–5 Jahre kommerziell, 5–7 Jahre Architekturqualität.
• Ausschlussbedingungen: Unsachgemäße thermische Montage, Spannungsabfall >5 %, nicht-zertifizierte Treiber, COB vor Ort schneiden.
• Verifizierungsschritte:
  1. Fordern Sie LM-80 Berichte vom Chip-Lieferanten an (nicht vom Monteur)
  2. Cross-Referenzieren Sie LM-79 photometrische Daten mit behaupteten Werten
  3. Überprüfen Sie das Datenblatt COB LED-Streifen auf thermische Schnittstellenkompatibilität
  4. Fordern Sie Chargen-SDCM-Zertifizierung für die gesamte Projektmenge an
  5. Bestätigen Sie, dass Treiberkompatibilitätsliste zur Steuerungssystem-Spezifikation passt

Risikominimierung bei der Beschaffung

• Vermeiden Sie Single-Sourcing-Abhängigkeit für kritische Projekte. Qualifizieren Sie 2–3 Hersteller mit identischen thermischen/optischen Spezifikationen.
• Verlangen Sie Vorproduktionsmuster für photometrische und thermische Tests vor der Großbestellung.
• Spezifizieren Sie Toleranzbänder: ±3 % Lumen, ±2 SDCM, ±5 % Spannungsabfall bei Nennlänge.
• Fügen Sie Lebenszyklus-Ersatzklausel im Vertrag hinzu: Hersteller liefert passende Charge für Garantieansprüche.

Fazit für die architektonische Spezifikation

• COB bietet niedrigere Gesamtbetriebskosten bei High-Spec, langlebigen Projekten.
• SMD eignet sich für budgetbeschränkte oder hochgradig modulare Installationen, bei denen Zubehör bereits spezifiziert ist.
• Beschaffen Sie immer basierend auf verifizierten Testdaten, nicht auf Katalogangaben. Fügen Sie LM-80, LM-79 und SDCM-Dokumentation in Ausschreibungspakete ein.
• Garantiewert ist bedeutungslos ohne thermische und elektrische Konformitätsdokumentation.

Zukunftstrends & Industriestandards

Humanzentrische & Abstimmbare Systeme

• COB-Phosphor-Matrizen ermöglichen sanftere CCT-Übergänge und reduzierte Farbbänderung in abstimmbaren Weiß-Systemen.
• SMD erfordert sorgfältiges Binning-Matching über CCT-Bereiche. Gemischte Chargen verursachen sichtbare Übergangslinien in architektonischen Räumen.
• Aufkommender Standard: IEC 62717 für abstimmbare LED-Module. Spezifizieren Sie Konformität für dynamische Beleuchtungszonen.

Smart Integration & Protokollkompatibilität

• DALI-2, Zigbee 3.0 und Thread/Matter-Einführung steigt in der kommerziellen Architektur.
• COB LED-Streifen erfordern Treiber mit fortschrittlicher Dimmauflösung (mindestens 12-Bit), um Stufenbildung in Szenen mit wenig Licht zu verhindern.
• SMD integriert sich leichter mit Legacy-TRIAC und 0–10V-Systemen. Bridge-Protokolle oft für COB-Retrofits erforderlich.

Nachhaltigkeit & Konformität

• RoHS 3.0, REACH SVHC und WEEE-Richtlinien werden strenger. Überprüfen Sie quecksilberfreien Phosphor und halogenfreie PCB-Substrate.
• Recyclingfähigkeit: Aluminiumkanal-Integration vereinfacht End-of-Life-Trennung. Silikon-Umspritzung erschwert Recycling.
• EPD (Umwelt-Produkt-Deklaration) wird in EU- und nordamerikanischen Green-Building-Zertifizierungen obligatorisch.

Standardisierungslücken & Branchenrichtung

• Mangel an einheitlicher COB-Dichteklassifikation erzeugt Spezifikationsverwirrung. Branche bewegt sich hin zu lm/m pro laufendem Meter Standardisierung.
• Thermische Simulationsdateien (STEP/IGES) werden zunehmend von BIM-Workflows angefordert. Hersteller müssen Kanal-Kompatibilitätsbibliotheken bereitstellen.
• Trend 2025–2026: Hochdichte COB ersetzt SMD in Premium-Architekturanwendungen aufgrund visueller Nahtlosigkeit und geringerer Wartungslast.

Fazit für die architektonische Spezifikation

• Zukunftssichere Projekte durch Spezifikation von DALI-2-Kompatibilität, LM-80-Verifizierung und EPD-Dokumentation.
• Verlangen Sie BIM-fähige Kanalmodelle und thermische Simulationsdaten von Herstellern.
• Überwachen Sie IEC- und ANSI-Updates für abstimmbare Weiß- und humanzentrische Beleuchtungsstandards.
• COB wird High-Spec-Architekturzonen dominieren. SMD bleibt für modulare, Außen- und Retrofit-Anwendungen lebensfähig.

Zusammenfassung

FAQ

Können COB LED-Streifen vor Ort wie SMD LED-Streifen geschnitten werden?

Beseitigt COB wirklich die Punktbildung oder ist das nur Marketing?

Welche Technologie ist besser für die architektonische LED-Streifenbeleuchtung im Außenbereich?

Wie überprüfe ich den echten CRI und die Farbkonsistenz?

Kann ich Standard-TRIAC-Dimmer mit COB LED-Streifen verwenden?

Was ist die minimale Aluminiumkanal-Dicke für COB?

Ist COB im Vergleich zu SMD langfristig teurer?

Wie verhindere ich Spannungsabfall bei langen COB-Läufen?

Können COB und SMD im selben Projekt gemischt werden?

Welche Dokumentation sollte ich von Herstellern verlangen?
