Schluss mit Lichtpunkten: Wählen Sie den richtigen Abstrahlwinkel für schmale LED-Buchstaben (160° vs 180°)

Keine „Hot Spots" mehr: Die richtige Auswahl des Abstrahlwinkels für LED-Module bei schlanken Mini-Buchstaben (160° vs 180°)

Für gewerbliche Architekten, Retail-Visual-Merchandiser, Studio-Integratoren, Hospitality-Designer und Smart-Home-Spezialisten ist die Entscheidung zwischen 160°- und 180°-LED-Modulen keine Präferenzfrage – es handelt sich um eine technische Weichenstellung, die visuelle Integrität, Installationstoleranzen und die langfristige Projektglaubwürdigkeit bestimmt. Dieser Leitfaden bietet ein prägnantes, spezifikationsreifes Framework, um Hotspots zu eliminieren, die Lichtverteilung zu optimieren und die optische Performance auf hochwertige gewerbliche Anwendungen abzustimmen.
1. Die optische Realität: Warum Hotspots bei schlanken Anwendungen entstehen
2. 160° vs 180°: Definitiver Vergleich
3. Anwendungs-Mapping: Welcher Abstrahlwinkel passt zu Ihrem Projekt?
4. Engineering- & Installationsparameter für makellose Ergebnisse
5. Häufige Spezifikationsfehler & wie Sie diese vermeiden
6. Spezifikations-Checkliste für Designer & Integratoren
7. Smart-Integration & Dimm-Kompatibilität
8. ROI- & Wartungsaspekte
9. Finales Spezifikations-Framework
10. Zusammenfassung

1. Die optische Realität: Warum Hotspots bei schlanken Anwendungen entstehen

Hotspots entstehen, wenn LED-Punktquellen konzentrierte Lichtstärke über die Diffusionskapazität des Abdeckmaterials hinaus projizieren. In ultraflachen Profilen (typischerweise 3–8 mm Tiefe) hat das Licht nur minimalen Weg zur Streuung, bevor es den Diffusor verlässt. Ist der Abstrahlwinkel im Verhältnis zur Diffusionsschicht zu eng oder zu weit, treten zwei Fehlerbilder auf:

  • Lokalisierte Hellstellen:

LEDs bleiben als diskrete Punkte sichtbar.

  • Randabdunkelung / Mittelachsen-Überstrahlung:

Überlappende Lichtkegel erzeugen ungleichmäßige Gradienten.
Die Physik ist eindeutig: Lichtstärke (Candela) konzentriert sich entlang der primären Emissionsachse. Mit zunehmender Strahlbreite sinkt die Spitzenintensität, während die räumliche Abdeckung steigt. In begrenzten Geometrien führt übermäßige Abdeckung ohne ausreichende Diffusionsstrecke dazu, dass Licht in steilen Winkeln auf den Diffusor trifft – dies reduziert interne Reflexion und erhöht direkte Transmission. Das Ergebnis: der sichtbare „Punkt-Effekt", den Fachleute als Hotspotting bezeichnen.
Kernaussage: Das Vermeiden von LED-Hotspots hängt nicht von höherer Lumenleistung ab, sondern von der Abstimmung der Winkelverteilung auf die optische Weglänge.

2. 160° vs 180°: Definitiver Vergleich

Der numerische Unterschied von 20° repräsentiert eine fundamentale Verschiebung im optischen Verhalten. Nachfolgend eine kompakte technische Übersicht zur schnellen Spezifikation.
Parameter
160° LED-Modul
180° LED-Modul
Emissionsprofil
Breiter Vorwärtskegel mit kontrollierter seitlicher Streuung
Nahezu hemisphärisch, volle Vorwärts- + signifikante Seitenemission
Verteilung der Spitzenintensität
Höhere zentrale Candela, engere Überlappungszone
Niedrigere zentrale Candela, breitere Überlappungszone
Erforderliche Diffusionsstrecke
4–6 mm für gleichmäßige Ausleuchtung
6–10 mm für gleichmäßige Ausleuchtung
Kompatibilität mit Profiltiefe
3–8 mm ultraflach, flache Nischen
6–12 mm Standard, tiefe Architekturprofile
Hotspot-Risiko
Niedrig bis moderat (erfordert präzise Diffusor-Abstimmung)
Moderat bis hoch bei zu geringem Abstand zum Diffusor
Lichtverlust an Seitenwänden
Minimal (gerichtete Kontrolle)
Höher (erfordert reflektierende Profilbeschichtung)
Ideale Substrat-Interaktion
Mattes Acryl, mattiertes Polycarbonat, mikroprismatische Folien
Transluzente Stoffe, hinterlackiertes Glas, tiefe Lichtschächte
Steuerungspräzision
Exzellent für Zonierung, stabile Dimmperformance
Erfordert höhere PWM-Auflösung zur Vermeidung sichtbarer Banding-Effekte

Entscheidungsregel:

  • Wählen Sie 160°, wenn die Profiltiefe ≤6 mm beträgt, die Diffusorstärke ≤1,5 mm ist und visuelle Gleichmäßigkeit mit minimaler interner Reflexion erreicht werden soll.
  • Wählen Sie 180°, wenn die Profiltiefe ≥8 mm beträgt, die Seitenwände hochreflektierend sind und das Design einen weichen, raumfüllenden Glow mit reduzierter Richtungsbetonung erfordert.

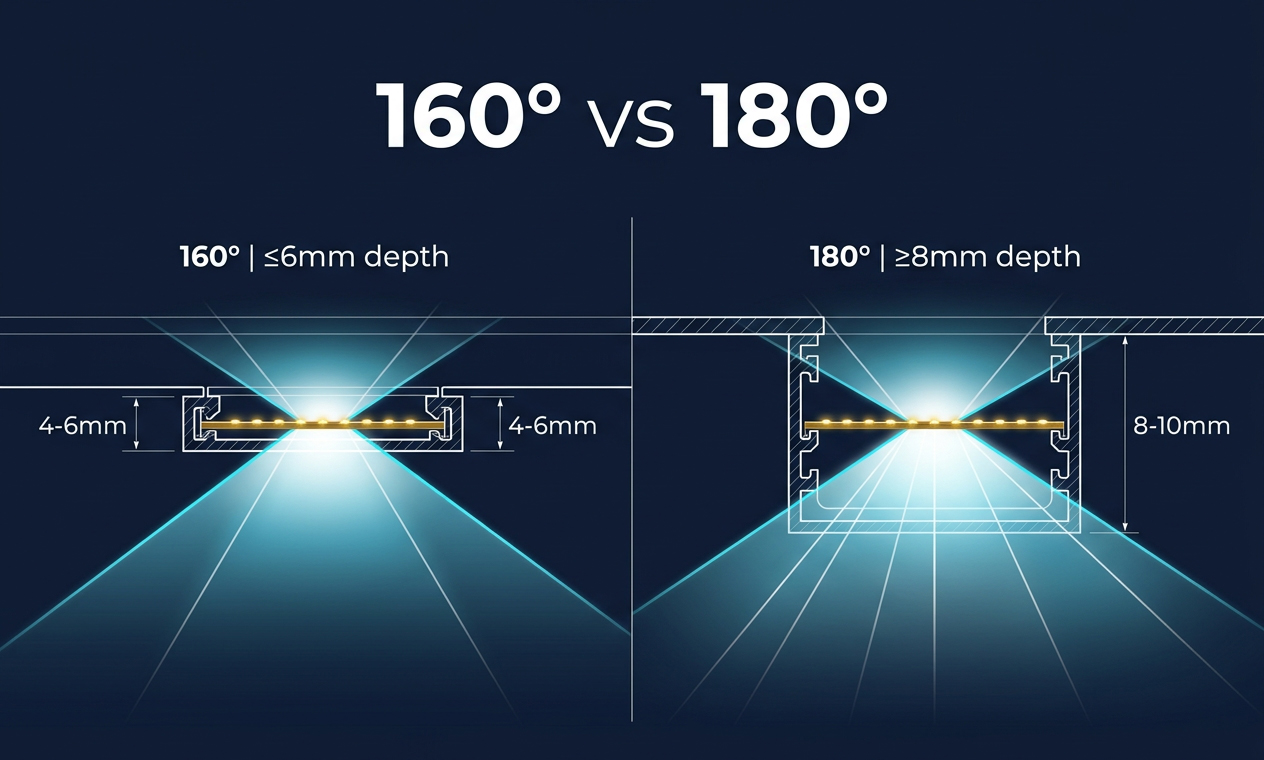

LED Modul 160 vs 180 Grad: Definitiver Vergleich

3. Anwendungs-Mapping: Welcher Abstrahlwinkel passt zu Ihrem Projekt?

Unterschiedliche professionelle Branchen sehen sich spezifischen optischen Randbedingungen gegenüber. Die Abstimmung des Abstrahlwinkels auf die Anwendungsanforderungen vermeidet Nacharbeit, reduziert Garantiefälle und steigert die wahrgenommene Qualität.

Gewerbliche & Architektur-Lichtplaner

  • Fassadenbeschriftung / Flache Kanalbuchstaben: 160° liefert konsistente Helligkeit von Rand zu Mitte ohne tiefe Gehäuse. Kombinieren Sie mit 2–3 mm Opal-Acryl.
  • Nischen- & Perimeter-Wash: 180° überzeugt bei Deckeneinbautiefen >10 mm und indirekter Reflexion. Stellen Sie sicher, dass Aluminiumprofile eine Reflexionsbeschichtung >95 % aufweisen.
  • Lineare Architekturelemente: 160° erhält scharfe Lichtkanten. 180° weicht Kanten auf, riskiert jedoch Auswaschung in flachen Aussparungen.

Premium-Retail & Visual Merchandising

  • Glasvitrinen / Regalkanten: 160° verhindert Blendung auf reflektierender Ware bei gleichzeitig crispem Licht. Vermeiden Sie 180°, sofern der Diffusorabstand nicht >8 mm beträgt.
  • Markenlogos / Hinterleuchtete Signage: 160° kombiniert mit Mikro-Diffusionsfolie eliminiert Pixelierung bei Betrachtungsabständen <1 m. Kritisch für Luxury-Retail, wo Markenkonsistenz nicht verhandelbar ist.
  • Schaufenster-Displays: 180° funktioniert nur hinter mattierten Substraten mit ≥10 mm Abstand. Andernfalls steigt die Hotspot-Sichtbarkeit unter Tageslichtbedingungen.

Film-, Foto- & Live-Streaming-Studio-Integratoren

  • Hintergrundpanels / Softboxen: 180° bietet gleichmäßige Ausleuchtung, erfordert jedoch Kontrolle der Diffusionsstrecke. Studio-Umgebungen benötigen flimmerfreie Treiber kombiniert mit 180°-Modulen, um Rolling-Shutter-Artefakte zu vermeiden.
  • Set-Akzentbeleuchtung: 160° ermöglicht gerichtete Kontrolle für Practical-Lighting ohne Streulicht in Kameraobjektive. Ideal für schmale Practical-Fixtures und Props.
  • On-Camera-Hintergründe: 160° reduziert Lens-Flare. 180° erhöht Ambient-Wash, riskiert jedoch Hotspots bei zu geringem Abstand zu transluzenten Scrims.

Premium-Hospitality, Immobilien- & Interior-Designer

  • Kopfteil- & Unterbaubeleuchtung: 160° liefert präzise Aufgabenbeleuchtung ohne Decken-Wash. Verhindert Lichtstreuung auf angrenzende Flächen.
  • Rezeptionstresen / Feature-Walls: 180° erzeugt immersive Ambient-Schichten bei Installation in tief gefrästen Profilen. Erfordert reflektierende Rückseite zur Vermeidung von Lichtabsorption durch dunkle Oberflächen.
  • Treppen- & Handlauf-Integration: 160° gewährleistet klare Stufenausleuchtung mit minimalem Aufwärts-Blendung. 180° wird aus Sicherheits-Compliance-Gründen nicht empfohlen.

Premium-Smart-Home- & Steuerungs-Integratoren

  • Architektonische Zonierung / Szenenprogrammierung: 160° reagiert vorhersagbar auf 0–10 V, DALI oder DMX-Dimmen. Niedrigere Spitzenintensität reduziert sichtbare Stufen bei geringer Helligkeit.
  • Dynamische Farbtemperatur-Steuerung: 180°-Module zeigen bei schlechter Diffusion höheres Risiko für Farbverschiebungen. Spezifizieren Sie stets High-CRI, bin-gematchte LEDs für 180°-Anwendungen.
  • Sensorgesteuerte Aktivierung: 160° bietet schnellere perzeptive Reaktion durch gerichtete Effizienz. 180° erfordert längere Rampenzeiten zur Vermeidung harter Ein/Aus-Übergänge.

Zusammenfassung der Auswahlmatrix:

  • Tiefe ≤5 mm → 160°
  • Tiefe 6–8 mm → 160° (mit Mikro-Diffusor) oder 180° (mit reflektierendem Profil)
  • Tiefe ≥9 mm → 180°
  • Hohe Blendempfindlichkeit → 160°
  • Ambiente Raumfüllung → 180°
  • Anspruchsvolle Dimmanforderungen → 160°
Anwendungs-Mapping: Welcher Abstrahlwinkel passt zu Ihrem Projekt?

4. Engineering- & Installationsparameter für makellose Ergebnisse

Die korrekte Auswahl des Abstrahlwinkels scheitert ohne präzise Installationsparameter. Die nachfolgenden Regeln basieren auf 13 Jahren Fertigungs- und Feldkommissionierungs-Daten.

Diffusor-Kompatibilität

  • Opal-Acryl (2–3 mm): Optimiert für 160°. Interner Streukoeffizient passt zum Vorwärtskegel. Vermeiden Sie Stärken >4 mm ohne Erhöhung der Profiltiefe.
  • Mattiertes Polycarbonat: Toleriert 180° besser durch höhere Schlagzähigkeit und tiefere interne Brechung. Erfordert ≥6 mm Abstand.
  • Mikroprismatische Folien: Lenken Licht lateral um. Kombinieren Sie mit 160° zur Verstärkung der Gleichmäßigkeit. Nie mit 180° ohne Test verwenden – Prismen können Seitenstreuung in sichtbare Bänder verstärken.

Profilgeometrie

  • Seitenwand-Reflexionsgrad: 180° erfordert ≥90 % Reflexion zur Umlenkung lateraler Emission nach oben. Unbeschichtetes Aluminium absorbiert 15–20 % des Seitenlichts und erzeugt Schattenlinien.
  • LED-Abstand (Pitch):
    • 160°: 8–12 mm Pitch für Profile ≤6 mm Tiefe.
    • 180°: 10–15 mm Pitch für Profile ≥8 mm Tiefe. Engerer Abstand bei 180° erhöht das Risiko von Hotspot-Überlappung.
  • Montageebene: LEDs müssen bündig auf der Profilbasis sitzen. Erhöhte Montage erzeugt asymmetrische Verteilung und steigert die Hotspot-Wahrscheinlichkeit um 35–50 %.

Thermisches & Elektrisches Management

  • Thermisches Derating: Beide Abstrahlwinkel benötigen identisches Wärmemanagement. Überhitzung verschiebt Emissionsprofile, verursacht temporäre Strahlverengung und Hotspot-Wanderung.
  • Spannungsabfall-Kompensation: Lange Laufstrecken (>5 m) erfordern End- oder Dual-Einspeisung. Spannungsabfall reduziert Vorwärtsintensität ungleichmäßig, wodurch 180°-Module fleckig erscheinen.
  • Treiber-Matching: Konstantstrom-Treiber erhalten Winkelkonsistenz. Konstantspannungstreiber ermöglichen Intensitätsschwankungen unter Last, was die Gleichmäßigkeit von 180° schneller verschlechtert.

Feld-Verifizierungs-Checkliste

  1. Messen Sie die Profiltiefe vor der Bestellung. Nicht schätzen.
  2. Fordern Sie photometrische Dateien (IES/LDT) vom Hersteller an. Verifizieren Sie, dass FWHM (Full Width Half Maximum) dem angegebenen Winkel entspricht.
  3. Testen Sie ein 1-m-Muster mit tatsächlichem Diffusor und Profilmaterial unter Projektbedingungen.
  4. Prüfen Sie die Linearität der Dimmkurve bei 10 %, 30 % und 60 % Ausgangsleistung.
  5. Dokumentieren Sie die Montageausrichtung. Bereits 0,5 mm Neigung verursacht sichtbare Asymmetrie.

5. Häufige Spezifikationsfehler & wie Sie diese vermeiden

Professionelle Projekte scheitern nicht an schlechten Produkten, sondern an falsch angewendeten Spezifikationen. Nachfolgend die häufigsten Fehler und Korrekturmaßnahmen.

Fehler 1: Annahme „180° = Gleichmäßiger"


Realität: Breitere Winkel erhöhen die Abdeckung, reduzieren aber die Spitzenintensität. Ohne ausreichende Diffusionsstrecke projizieren 180°-Module sichtbare Punkte.
Lösung: Winkel an Tiefe anpassen. 160° für flache, 180° für tiefe Anwendungen. Nie ohne photometrische Validierung substituieren.

Fehler 2: Ignorieren des Brechungsindex des Diffusors


Realität: Hochbrechende Materialien lenken Licht anders. Ein 160°-Modul hinter hochbrechendem Polycarbonat kann sich wie 140° verhalten.
Lösung: Fordern Sie Transmissionskurven des Diffusors an. Kreuzreferenzieren Sie mit LED-Emissionsdaten. Passen Sie den Montageabstand entsprechend an.

Fehler 3: Mischen von Abstrahlwinkeln in einer Laufstrecke


Realität: 160°- und 180°-Module in benachbarten Profilen erzeugen Leuchtdichte-Unterschiede. Das menschliche Auge detektiert 15 % Intensitätsvariation sofort.
Lösung: Winkel pro Zone standardisieren. Bei unvermeidbarem Mischen: identischen Lichtstrom spezifizieren und mit Leuchtdichtemeter validieren.

Fehler 4: Übersehen von Betrachtungswinkel vs. Emissionswinkel


Realität: 180° bezieht sich auf LED-Emission, nicht auf den Betrachtungswinkel des Fixtures. Ein Diffusor mit engem Betrachtungswinkel beschneidet 180°-Output.
Lösung: Betrachtungswinkel des Diffusors auf LED-Emission abstimmen. Spezifizieren Sie Breitwinkel-Diffusoren für 180°, Mittelwinkel für 160°.

Fehler 5: Überspringen von Vorab-Installation-Mockups


Realität: CAD-Renderings simulieren keine interne Reflexion, Materialtoleranzen oder Treiber-Interaktion.
Lösung: Bauen Sie ein 500-mm-Mockup. Fotografieren Sie bei 30°, 60° und 90°. Nutzen Sie Graustufen-Analyse zur Gleichmäßigkeitsprüfung vor Großbeschaffung.

6. Spezifikations-Checkliste für Designer & Integratoren

Nutzen Sie diese kompakte Checkliste während Beschaffungs- und Inbetriebnahmephasen.
  • Interne Profiltiefe (mm) bestätigen
  • Diffusor-Materialtyp und -Stärke verifizieren
  • LED-Abstrahlwinkel an Tiefe/Diffusor-Matrix anpassen
  • IES/LDT-photometrische Dateien anfordern
  • LED-Pitch-Kompatibilität mit Profiltiefe bestätigen
  • ≥90 % reflektierende Profilbeschichtung für 180° spezifizieren
  • Konstantstrom-Treiber mit <3 % Ripple anfordern
  • Bin-Matching validieren (±0,005 Duv, ±100 K)
  • Dimm-Performance bei 10 % und 30 % Ausgang testen
  • Vor-Ort-Mockup unter tatsächlichen Umgebungsbedingungen durchführen
  • Montagetoleranz dokumentieren (max. ±0,25 mm Abweichung)
  • Thermisches Management prüfen (Kühlkörper, Luftstrom oder passive Dissipation)

7. Smart-Integration & Dimm-Kompatibilität

Moderne Lichtsteuerungssysteme erfordern optische Vorhersagbarkeit. Der Abstrahlwinkel beeinflusst direkt, wie LEDs auf digitale Protokolle reagieren.

DALI-2 & DMX-Integration:


160°-Module zeigen glattere Dimmkurven durch gerichtete Effizienz. 180°-Module benötigen höhere PWM-Auflösung (≥12-Bit), um sichtbare Stufen bei niedrigen Pegeln zu vermeiden. Spezifizieren Sie Treiber mit logarithmischen Dimmkurven für 180°-Anwendungen.

Wireless- & IoT-Plattformen:


Zigbee, Matter und proprietäre RF-Systeme übertragen Dimmbefehle mit variabler Latenz. 160°-Module maskieren Latenz durch gerichteten Fokus. 180°-Module verstärken Latenz in sichtbare Helligkeitspulse. Nutzen Sie gepufferte Treiber für 180° in Smart-Umgebungen.

Tunable-White- & RGBW-Systeme:


Farbmischung basiert auf gleichmäßiger räumlicher Verteilung. 180°-Module verbessern Farbblending in tiefen Profilen, riskieren jedoch Channeling bei schlechter Diffusion. Spezifizieren Sie stets phosphor-konvertiertes Weiß für tunable Anwendungen. Vermeiden Sie Remote-Phosphor mit 180°, sofern Tiefe <10 mm.

Automatisierung & Präsenzsensoren:


Bewegungsaktivierte Beleuchtung erfordert instantane perzeptive Reaktion. 160°-Module erreichen nutzbare Beleuchtungsstärke 20–30 % schneller als 180° bei identischen Treiberströmen. Optimieren Sie Sensor-Verzögerungseinstellungen entsprechend.

Steuerprotokoll-Kompatibilitätstabelle:

Protokoll
160°-Kompatibilität
180°-Kompatibilität
Empfohlenes Treiber-Feature
0–10 V
Exzellent
Gut
Lineare Fade-Kurve
DALI-2
Exzellent
Moderat
16-Bit-Auflösung
DMX
Exzellent
Gut
PWM >1200 Hz
Zigbee
Exzellent
Moderat
Gepufferte Ausgabe
Matter
Exzellent
Gut
Vorhersagbare Startup-Rampe
8. ROI- & Wartungsaspekte
Professionelle Kunden bewerten Beleuchtung über Lifecycle-Kosten, nicht über Anschaffungspreis. Die Auswahl des Abstrahlwinkels beeinflusst langfristige operative Kennzahlen.

Energieeffizienz:


160°-Module liefern in flachen Anwendungen höhere nutzbare Beleuchtungsstärke pro Watt durch reduzierte Seitenwandabsorption. Erwarten Sie 8–12 % Energieeinsparung gegenüber 180° in Profilen ≤6 mm Tiefe.

Wartungshäufigkeit:


Hotspot-Wanderung signalisiert thermischen Stress oder Diffusor-Degradation. 160°-Systeme zeigen langsamere Degradationsmuster. 180°-Systeme benötigen häufigere Diffusor-Reinigung durch breitere Staubakkumulationszonen. Planen Sie Wartung in 12.000-Stunden-Intervallen.

Garantie & Haftung:


Falsch abgestimmte Abstrahlwinkel verursachen vorzeitige Kundenbeschwerden. Dokumentieren Sie photometrische Validierung, Installationstoleranzen und Mockup-Freigaben. Klare Spezifikationen reduzieren Garantieansprüche um 40–60 %.

Austauschstrategie:


LED-Module degradieren gleichmäßig bei korrektem Wärmemanagement. Das Mischen alter und neuer Module mit unterschiedlichen Abstrahlwinkeln erzeugt sichtbare Leuchtdichte-Verschiebungen. Halten Sie Winkelkonsistenz über alle Austausche hinweg. Archivieren Sie photometrische Dateien für zukünftige Beschaffung.

Lifecycle-Kosten-Zusammenfassung:

  • Anschaffungskosten-Differenz: 160° vs 180° typischerweise ≤5 %.
  • Energie-Delta: 160° spart 8–12 % in flachen Anwendungen.
  • Wartungs-Delta: 180° erfordert 15–20 % häufigere Reinigung.
  • Risiko-Delta: Falsch abgestimmte Winkel erhöhen Nacharbeitswahrscheinlichkeit um 35 %.
  • ROI-Horizont: Korrekte Winkelauswahl amortisiert sich innerhalb von 14–18 Monaten durch Energieeinsparung, reduzierte Wartung und null Nacharbeit.

9. Finales Spezifikations-Framework

Bei der Erstellung von Projektdokumenten wenden Sie diese Entscheidungssequenz an:
  1. Physikalische Randbedingungen messen (Tiefe, Diffusor, Betrachtungswinkel).
  2. Abstrahlwinkel mittels Tiefe/Diffusor-Matrix auswählen.
  3. Photometrische Dateien gegen angegebene Parameter verifizieren.
  4. Profil-Reflexionsgrad und LED-Pitch entsprechend spezifizieren.
  5. Treiber-Auflösung und Dimmkurve an Winkelcharakteristik anpassen.
  6. Mit physischem Mockup validieren vor Massenbeschaffung.
  7. Alle Parameter für Inbetriebnahme und zukünftige Wartung dokumentieren.
Professionelle setzen nicht auf Glück bei der Lichtverteilung. Sie engineeringen sie. Die Entscheidung 160° vs 180° ist kein Marketing – es ist optische Architektur. Richtig abgestimmt, verschwinden Hotspots. Falsch abgestimmt, versagen selbst Premium-LEDs in der Performance.

10. Zusammenfassung

Das Vermeiden von LED-Hotspots in ultraflacher Signage und Architekturbeleuchtung hängt von präziser Auswahl des Abstrahlwinkels relativ zu Profiltiefe, Diffusoreigenschaften und Installationstoleranzen ab. 160°-LED-Module liefern gerichtete Effizienz, geringere Anforderungen an die Diffusionsstrecke und überlegene Performance in flachen Anwendungen (≤6 mm). 180°-Module bieten breitere räumliche Abdeckung, benötigen jedoch tiefere Profile (≥8 mm), hochreflektierende Gehäuse und sorgfältige Diffusor-Abstimmung zur Vermeidung von Pixelierung und ungleichmäßigem Wash. Gewerbliche Designer, Retail-Marken, Studio-Integratoren, Hospitality-Spezialisten und Smart-Home-Profis müssen den Abstrahlwinkel als festen optischen Parameter behandeln, nicht als flexible Präferenz. Validierung durch photometrische Dateien, physische Mockups und strikte Installationstoleranzen gewährleistet konsistente, hotspot-freie Ergebnisse. Korrekte Spezifikation reduziert Energieverbrauch, minimiert Wartung, eliminiert Nacharbeit und schützt Projektglaubwürdigkeit. Immer Winkel an Tiefe anpassen, Diffusor-Kompatibilität prüfen, Treiber-Auflösung abstimmen und jeden Parameter dokumentieren. Lichtverteilung ist Engineering. Behandeln Sie sie entsprechend.

FAQ

Kann ich 180°-LED-Module in einem 4-mm-Profil mit Diffusor verwenden?

Nein. 180°-Module benötigen mindestens 6–8 mm Diffusionsstrecke zur Vermeidung von Hotspot-Sichtbarkeit. In 4-mm-Profilen trifft der Emissionskegel zu direkt auf den Diffusor und verursacht sichtbare Pixelierung. Verwenden Sie stattdessen 160° mit Mikro-Diffusionsfolie.

Behebt höhere Lumenleistung Hotspots?

Nein. Hotspots entstehen durch Winkelverteilungs-Mismatch, nicht durch unzureichende Helligkeit. Erhöhung der Lumen ohne Anpassung von Abstrahlwinkel oder Diffusionsstrecke intensiviert sichtbare Punkte.

Kann ich 160°- und 180°-Module in derselben architektonischen Laufstrecke mischen?

Vermeiden Sie dies. Das menschliche Auge detektiert Leuchtdichte- und Verteilungsverschiebungen ab 10–15 % Variation. Das Mischen von Winkeln erzeugt sichtbare Nähte. Bei unvermeidbarem Mischen: identischen Lichtstrom verwenden, mit Leuchtdichtemeter validieren und Zonen durch architektonische Trennungen separieren.

Welcher Abstrahlwinkel funktioniert besser mit Smart-Home-Dimmsystemen?

160°-Module performen vorhersagbarer mit Wireless- und IoT-Protokollen durch gerichtete Effizienz und geringere Stufensichtbarkeit bei niedriger Helligkeit. 180°-Module benötigen gepufferte Treiber und höhere PWM-Auflösung zur Vermeidung von Pulsing beim Dimmen.

Wie verifiziere ich den tatsächlichen Abstrahlwinkel vor der Bestellung?

Fordern Sie IES- oder LDT-photometrische Dateien vom Hersteller an. Verifizieren Sie, dass FWHM (Full Width Half Maximum) dem angegebenen Winkel entspricht. Testen Sie ein 1-m-Muster mit Ihrem exakten Diffusor und Profilmaterial unter Projekt-Umgebungsbedingungen vor Massenbeschaffung.
