Come produrre luci a strisce a LED?
Come Produrre Strisce LED?
Le strisce LED hanno rivoluzionato il modo in cui illuminiamo e decoriamo gli spazi. La loro flessibilità, efficienza energetica e colori vivaci le hanno rese preferite per tutto, dall'illuminazione d'accento nelle case agli abbaglianti display commerciali. Ma vi siete mai chiesti come vengono effettivamente realizzate queste versatili soluzioni di illuminazione? Unitevi a noi mentre intraprendiamo un viaggio approfondito nell'affascinante processo di produzione delle strisce LED, scoprendo i passaggi coinvolti nel dare vita a queste luminose strisce LED.
Indice dei Contenuti
1. Cos'è una Striscia LED?
2. Componenti Principali della Striscia LED
3. Progettazione e Ricerca e Sviluppo delle Strisce LED
4. Caratteristiche delle Strisce LED
5. Le Strisce LED sono Generalmente Divise nelle Seguenti Categorie:
6. processo di produzione delle strisce LED
7. produzione di strisce LED: COB vs SMD
8. controllo qualità in fabbrica per strisce LED
9. Problemi Comuni e Soluzioni per le Strisce LED
10. Requisiti Ambientali e di Sicurezza per le Strisce LED
11. Conclusione
1. Cos'è una Striscia LED?
La striscia LED, nota anche come nastro LED o nastro luminoso LED, è una scheda a circuito flessibile popolata con diodi emettitori di luce montati in superficie (SMD) e altri componenti elettronici. Tipicamente supportate da un adesivo, le strisce LED possono essere facilmente montate su varie superfici. Il loro profilo basso, la flessibilità e la capacità di essere tagliate a lunghezze specifiche le rendono incredibilmente versatili per un'ampia gamma di applicazioni di illuminazione. La striscia LED COB si riferisce all'illuminazione LED Chip-on-Board (COB), una nuova generazione di tecnologia LED in cui più chip LED sono montati direttamente sulla superficie della striscia LED, creando una linea di luce continua e senza punti.
2. Componenti Principali della Striscia LED
Diversi componenti chiave lavorano insieme per creare una striscia LED funzionale:
-
Chip LED (SMD / COB)
Questi sono i diodi emettitori di luce stessi, responsabili della produzione della luce. Sono disponibili in varie dimensioni, colori e livelli di luminosità.
-
Scheda a Circuito Flessibile (PCB)
Questo sottile substrato flessibile fornisce i percorsi elettrici per collegare i LED e altri componenti. È tipicamente realizzato con tracce di rame laminate su un materiale isolante flessibile.
-
Resistenze
Questi componenti elettronici regolano la corrente che fluisce attraverso i LED, assicurando che operino entro le loro specifiche e prevenendo danni.
-
Condensatori (Opzionale)
Alcune strisce LED includono condensatori per livellare la tensione DC e ridurre lo sfarfallio.
-
Circuiti Integrati (IC) (per Strisce LED Intelligenti)
Per le strisce LED indirizzabili o a cambiamento di colore, gli IC controllano i singoli LED o gruppi di LED, abilitando effetti di illuminazione complessi.
-
Connettori (Opzionale)
Alcune strisce LED sono fornite con connettori preinstallati per un facile collegamento o connessione agli alimentatori.
-
Retro Adesivo
Solitamente un nastro biadesivo 3M, questo permette un montaggio facile e sicuro su varie superfici.
-
Rivestimento Impermeabile (Opzionale)
Per ambienti esterni o umidi, le strisce LED possono essere rivestite con silicone o epossidico per fornire protezione contro l'umidità.
3. Progettazione e Ricerca e Sviluppo delle Strisce LED
Il viaggio di una striscia LED inizia molto prima della linea di assemblaggio. Inizia con una progettazione meticolosa e una thorough ricerca e sviluppo:
-
Progettazione e R&S delle Strisce LED
Questa fase involve la determinazione dell'output luminoso desiderato (lumen), temperatura colore (Kelvin), indice di resa cromatica (CRI), angolo del fascio, consumo energetico e estetica generale. Gli ingegneri utilizzano software specializzati per progettare il layout del circuito, ottimizzare la dissipazione del calore e selezionare i chip LED appropriati e altri componenti. Fattori come i requisiti di flessibilità, gli intervalli di taglio e le applicazioni previste sono anche attentamente considerati.
-
Approvvigionamento delle Materie Prime
Una volta finalizzato il design, il prossimo passo cruciale è l'approvvigionamento di materie prime di alta qualità. Questo include la selezione di produttori affidabili di chip LED, l'acquisto di PCB flessibili con spessore di rame appropriato, l'approvvigionamento di resistenze e condensatori precisi e la scelta di nastri adesivi durevoli ed efficaci e materiali impermeabilizzanti. Misure rigorose di controllo qualità sono implementate durante questa fase per garantire che i materiali in ingresso soddisfino le specifiche richieste.
-
Preparazione delle Attrezzature di Produzione
La configurazione della linea di produzione coinvolge la preparazione di macchinari sofisticati. Questo include:
1. Macchine per la Stampa della Pasta Saldante
Per applicare precisamente la pasta saldante sul PCB.
2. Macchine Pick and Place
Robot ad alta velocità che posizionano accuratamente i minuscoli chip LED e altri componenti sulla pasta saldante.
3. Forni per Saldatura a Riflusso
Camere di riscaldamento controllato che fondono la pasta saldante, creando connessioni elettriche e meccaniche permanenti tra i componenti e il PCB.
4. Macchine per Wire Bonding (per COB)
Attrezzature specializzate utilizzate nella tecnologia COB (Chip-on-Board) per collegare direttamente i chip LED al substrato.
5. Macchine per Estrusione (per Impermeabilizzazione)
Per incapsulare le strisce LED in silicone o altri materiali impermeabili.
6. Rack per Test di Invecchiamento
Per sottoporre le strisce LED finite a un funzionamento prolungato per identificare eventuali guasti prematuri.
7. Attrezzature di Test
Per valutare le prestazioni elettriche, l'output luminoso, l'accuratezza del colore e altri parametri critici.
8. Macchine per Taglio e Saldatura
Per elaborare le strisce LED assemblate nelle lunghezze desiderate e collegare i segmenti.
9. Macchine per Confezionamento
Per preparare il prodotto finale per la spedizione.
4. Caratteristiche delle Strisce LED
La popolarità delle strisce LED deriva dalle loro numerose caratteristiche vantaggiose:
-
Flessibilità
Possono essere facilmente piegate, modellate e installate in spazi stretti.
-
Tagliabile
Possono essere tagliate a lunghezze specifiche nei punti di taglio designati.
-
Retro Adesivo
Semplifica l'installazione su varie superfici.
-
Efficienza Energetica
Consumano significativamente meno energia rispetto all'illuminazione tradizionale.
-
Lunga Durata
I LED offrono una vita operativa molto più lunga.
-
Varietà di Colori
Disponibili in colori singoli, RGB e opzioni RGB indirizzabili.
-
Dimmerabile
La luminosità può spesso essere regolata con controller compatibili.
-
Bassa Emissione di Calore
Producono molto poco calore, rendendoli più sicuri al tocco e installabili vicino a materiali sensibili al calore.
-
Dimensioni Compatte
Il loro profilo sottile consente un'installazione discreta.
5. Le Strisce LED sono Generalmente Divise nelle Seguenti Categorie
-

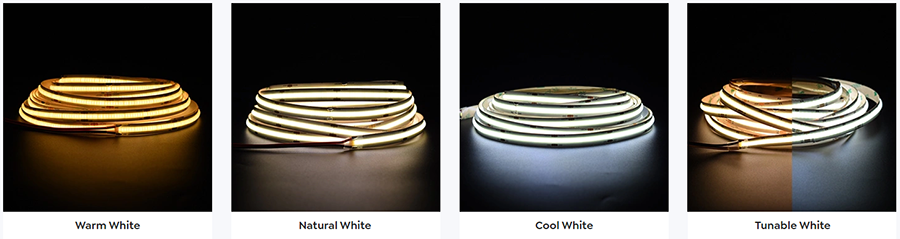

Colore

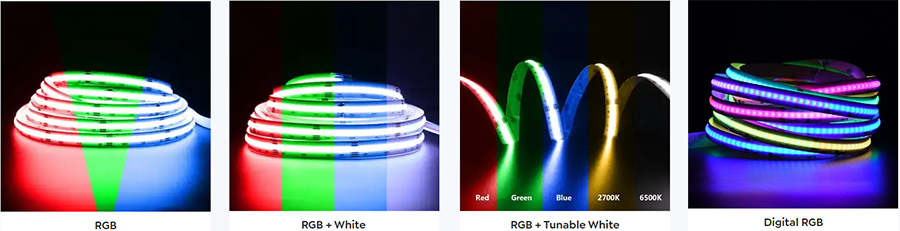

Colore Singolo (es. bianco caldo, bianco freddo, rosso, blu), RGB (Rosso, Verde, Blu), RGBW (Rosso, Verde, Blu, Bianco), RGB Indirizzabile (controllato da IC).
-
Densità LED
Il numero di LED per metro (es. 30 LED/m, 60 LED/m, 120 LED/m). Una densità più alta generalmente risulta in un output luminoso più uniforme.
-
Tensione
Tipicamente 12V o 24V DC.
-
Grado di Impermeabilità (Grado IP)
Non impermeabile (IP20), Resistente agli spruzzi (IP44), Impermeabile (IP65, IP67, IP68).
 |
 |
 |

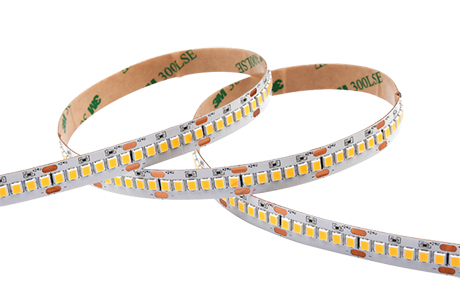

Strisce LED Non Impermeabili IP20 |
Strisce LED Impermeabili IP54 |
Strisce LED Impermeabili con Colla di Silicone IP65 |
 |
 |
 |
Strisce LED Impermeabili con Tubo Termorestringente IP65H |

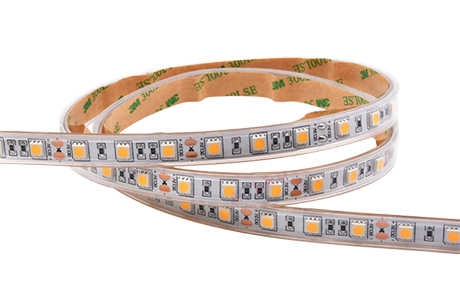

Strisce LED Impermeabili con Tubo di Silicone IP67 |
Strisce LED Impermeabili Incapsulate in Silicone Completo IP68 |
-
Tipo LED
SMD (Surface Mount Device) in varie dimensioni (es. SMD2835, SMD5050), COB (Chip-on-Board).
-
Applicazione
Armadietti, scaffalature, commerciale, architettonico, allestimento negozi, soffitto, parete, display, insegne, dietro una TV, opere d'arte, mobili, sotto gli armadietti della cucina per i piani di lavoro, illuminazione giardino, decorazione patio, cosplay, illuminazione auto, elettronica fai-da-te.
 |
 |
 |
Armadietti e Scaffalature |
Commerciale |

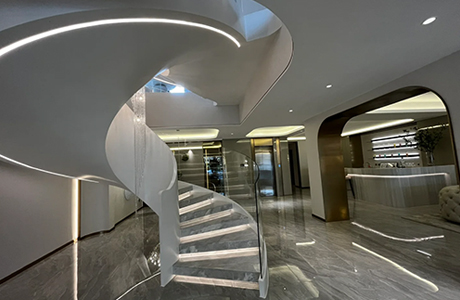

Architettonico |
 |
 |
 |
Allestimento Negozi |
Soffitto e Parete |
Display e Insegne |
6. processo di produzione delle strisce LED
La produzione di strisce LED è un processo multi-step che richiede precisione e controllo qualità in ogni fase:
-

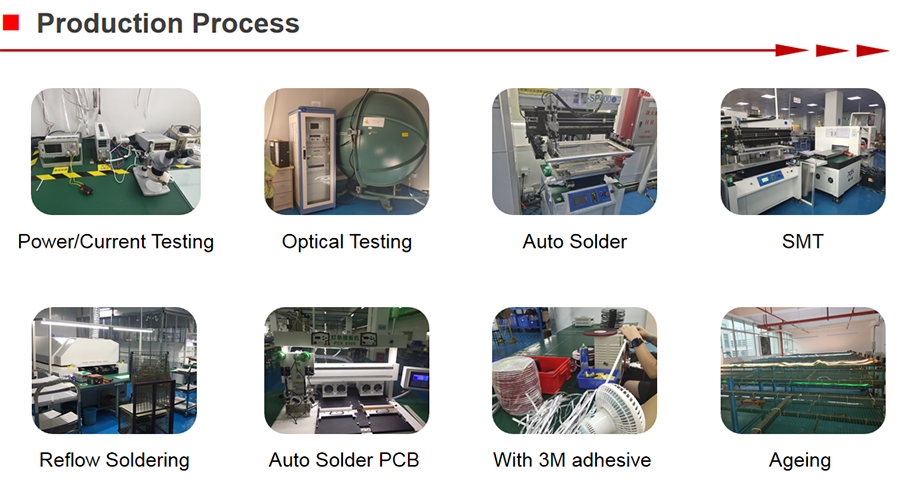

Passaggio 1: Produzione della Lampada LED
Questa fase iniziale coinvolge la produzione dei singoli package LED SMD o COB. Questo include il die bonding (attacco del chip LED a un lead frame), wire bonding (collegamento del chip ai contatti con fili sottili), incapsulamento (protezione del chip con epossidico o silicone) e test. Queste singole lampade LED vengono poi spedite alla fabbrica di assemblaggio delle strisce LED.
-
Passaggio 2: Creazione e Uso di Stampi per Saldatura (Stencil)
Uno stencil per saldatura, tipicamente realizzato in acciaio inossidabile sottile con aperture precisamente incise corrispondenti ai pad sul PCB dove verranno posizionati i componenti, viene creato. Questo stencil sarà utilizzato per applicare accuratamente la pasta saldante.
-
Passaggio 3: Applicazione della Pasta Saldante Senza Piombo sul PCB Base
Il PCB flessibile viene posizionato sulla linea di assemblaggio e lo stencil per saldatura viene accuratamente allineato sopra. Una macchina per la stampa della pasta saldante distribuisce una quantità precisa di pasta saldante senza piombo attraverso le aperture nello stencil sui pad del PCB.
-
Passaggio 4: Posizionamento dei Componenti
Macchine pick and place ad alta velocità, equipaggiate con ugelli a vuoto, prelevano i minuscoli chip LED, resistenze, condensatori e IC dai loro alimentatori e li posizionano accuratamente sui pad con pasta saldante sul PCB. Queste macchine operano a velocità incredibili e con alta precisione.
-
Passaggio 5: Saldatura a Riflusso
Il PCB con i componenti posizionati viene quindi convogliato attraverso un forno per saldatura a riflusso. Questo forno ha multiple zone di temperatura che controllano precisamente il processo di riscaldamento e raffreddamento. La pasta saldante si scioglie, bagna i contatti dei componenti e i pad del PCB, e poi si solidifica mentre si raffredda, creando connessioni elettriche e meccaniche permanenti.
-
Passaggio 6: Separazione e Saldatura dei Segmenti di Striscia LED da 0,5m Insieme (se applicabile)
Le strisce LED sono spesso manufactured in bobine più lunghe e poi tagliate in segmenti più piccoli e gestibili (es. 0,5 metri) per una manipolazione più facile durante il processo di assemblaggio. Questi segmenti potrebbero poi bisogno di essere saldati insieme usando macchine per saldatura automatiche per creare strisce LED continue più lunghe.
-
Passaggio 7: Invecchiamento e Impermeabilizzazione:
Test di Invecchiamento: Le strisce LED assemblate sono sottoposte a un test di invecchiamento, dove vengono alimentate per un periodo prolungato (es. 4-24 ore) in condizioni operative normali. Questo aiuta a identificare eventuali componenti che potrebbero guastarsi precocemente.
Impermeabilizzazione (se richiesto): Per le strisce LED impermeabili, vengono impiegati vari metodi:
Rivestimento/Estrusione in Silicone: L'intera striscia LED è incapsulata in uno strato di silicone flessibile.
Incapsulamento Epossidico: Uno strato di resina epossidica è applicato sulla superficie delle strisce LED, coprendo i componenti.
Tubo di Silicone Cavo: La striscia LED è inserita in un tubo di silicone cavo e le estremità sono sigillate.
-
Passaggio 8: Applicazione Nastro 3M e Confezionamento:
Infine, il nastro adesivo biadesivo 3M è applicato sul retro delle strisce LED. Le strisce LED finite vengono poi tagliate alle lunghezze richieste, avvolte su bobine o poste in sacchetti e confezionate per la distribuzione. Controlli di qualità sono eseguiti durante l'intero processo di produzione, inclusa l'ispezione finale prima del confezionamento, per garantire che le strisce LED soddisfino gli standard richiesti.
7. produzione di strisce LED: COB vs SMD
Sebbene i passaggi fondamentali siano simili, ci sono differenze chiave nella produzione delle strisce LED SMD e COB:
|
Caratteristica
|
Strisce LED SMD
|
Strisce LED COB
|
|
Package LED
|
I package LED individuali (SMD) sono pre-prodotti.
|
I chip LED sono direttamente bondati al PCB (nessun package individuale).
|
|
Wire Bonding
|
Il wire bonding avviene durante la produzione del package SMD.
|
Il wire bonding avviene direttamente sul PCB.
|
|
Rivestimento al Fosforo
|
Il fosforo è applicato durante la produzione del package SMD.
|
Il fosforo è direttamente applicato sopra i multipli chip sul PCB.
|
|
Fissaggio Chip
|
saldare le perle della lampada LED al PCB attraverso la macchina di posizionamento SMT
|
bondare direttamente il chip nudo al substrato attraverso il processo di die bonding (senza guscio di package)
|
|
Metodo di Saldatura
|
Processo di saldatura a riflusso (indurimento ad alta temperatura dei giunti di saldatura)
|
Richiesto packaging secondario (coperto con colla fluorescente + strato protettivo in silicone)
|
|
Complessità di Produzione
|
Più passaggi coinvolti a causa dei LED pre-packageati.
|
Meno passaggi relativi al package LED individuale.
|
|
Trattamento Impermeabile
|
Richiede iniezione di colla aggiuntiva o involucro (come IP65)
|
Lo strato di colla di incapsulamento è intrinsecamente impermeabile (semplificazione del processo)
|
8. controllo qualità in fabbrica per strisce LED
Mantenere alta qualità è fondamentale nella produzione di strisce LED. Test e ispezioni rigorosi sono condotti in varie fasi:
-
Controllo Qualità in Ingresso (IQC)
Ispezione di tutte le materie prime in ingresso (chip LED, PCB, resistenze, ecc.) per garantire che soddisfino le specifiche.
-
Controllo Qualità di Processo (IPQC)
Monitoraggio e ispezione durante le varie fasi di produzione (stampa pasta saldante, posizionamento componenti, saldatura a riflusso, ecc.) per identificare e correggere eventuali problemi presto.
-
Controllo Qualità in Uscita (OQC)
Ispezione finale delle strisce LED finite prima del confezionamento e spedizione, controllando la funzionalità elettrica, l'output luminoso, l'accuratezza del colore e i difetti fisici.
-

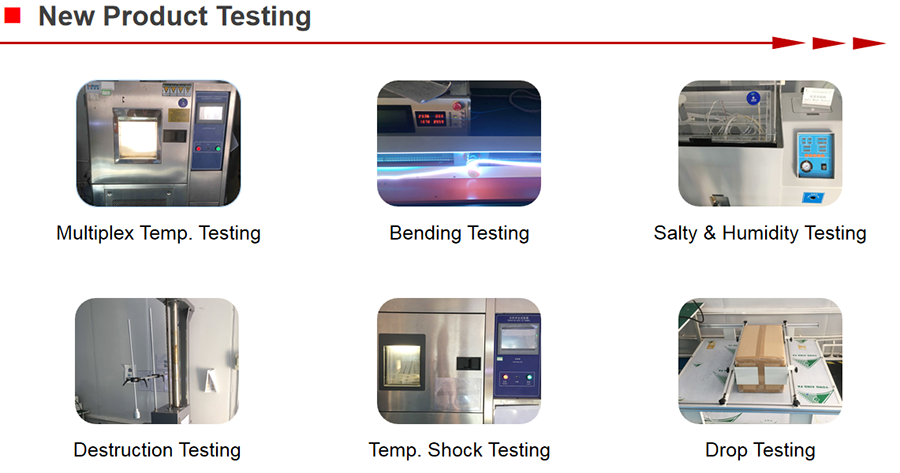

Test in Ambiente Estremo:
Test Spray Salino: Per valutare la resistenza alla corrosione dei materiali.
Test di Trazione: Per valutare la forza e la durabilità delle strisce LED.
Test di Piegatura: Per controllare la flessibilità e la resistenza ai danni da piegatura.
Test a Temperatura e Umidità Costanti: Per valutare le prestazioni in condizioni estreme di temperatura e umidità.
Test di Shock Termico: Per valutare la capacità di resistere a rapidi cambiamenti di temperatura.
Test di Caduta: Per valutare la resilienza agli impatti fisici durante la manipolazione e il trasporto.
-
Test Unico su Bobina ADLED:
(Come descritto) Dopo che la striscia LED è prodotta e avvolta, viene svolta, alimentata, ri-testata e riavvolta. Questo passaggio aggiuntivo assicura che eventuali problemi che potrebbero essersi verificati durante il processo di avvolgimento siano identificati prima della spedizione.
9. Problemi Comuni e Soluzioni per le Strisce LED
Nonostante i rigorosi controlli di qualità, alcuni problemi comuni possono sorgere con le strisce LED:
-
La Striscia Luminosa Non Si Accende:
Problema: Tensione dell'alimentatore errata, connessioni allentate, strisce LED danneggiate, adattatore di alimentazione difettoso.
Soluzione: Verificare che la tensione dell'alimentatore corrisponda al requisito della striscia LED, controllare che tutte le connessioni siano sicure, ispezionare la striscia LED per eventuali danni visibili, testare l'adattatore di alimentazione con un altro dispositivo compatibile.
-
Temperatura di Colore Incoerente:
Problema: Uso di LED da bin diversi (variazioni nella produzione), caduta di tensione lungo le strisce LED lunghe.
Soluzione: Assicurarsi che tutti i LED in una singola installazione provengano dallo stesso bin, utilizzare strisce LED a corrente costante o amplificatori per lunghe distanze per mitigare la caduta di tensione.
-
Fallimento dell'Impermeabilizzazione:
Problema: Rivestimento impermeabile danneggiato, sigillatura impropria delle connessioni.
Soluzione: Maneggiare le strisce LED impermeabili con cura per evitare di danneggiare il rivestimento, assicurarsi che tutti i connettori e i tappi finali siano correttamente sigillati quando utilizzati in ambienti umidi.
10. Requisiti Ambientali e di Sicurezza per le Strisce LED
La produzione moderna di strisce LED aderisce a vari standard ambientali e di sicurezza:
-
Conformità RoHS: Direttiva sulla Restrizione delle Sostanze Pericolose, che limita l'uso di materiali nocivi come piombo, mercurio e cadmio.
-
Conformità REACH: Registrazione, Valutazione, Autorizzazione e Restrizione delle Sostanze Chimiche, affrontando l'uso sicuro delle sostanze chimiche.
-
Certificazione CE: Indica la conformità con gli standard europei di salute, sicurezza e protezione ambientale.
-
Certificazione UL: Indica la conformità con gli standard di sicurezza stabiliti da Underwriters Laboratories in Nord America.
-
Standard di Efficienza Energetica: Conformità con le regolamentazioni di efficienza energetica per minimizzare il consumo energetico.
11. Conclusione
La produzione di strisce LED è un processo complesso che coinvolge una progettazione intricata, un'attenta selezione dei materiali, tecniche di produzione sofisticate e rigorose misure di controllo qualità. Dalla produzione iniziale del chip LED al confezionamento finale, ogni passaggio gioca un ruolo cruciale nel creare le soluzioni di illuminazione versatili e affidabili che usiamo ogni giorno. Comprendere questo processo evidenzia l'ingegneria e la precisione che vanno nell'illuminare il nostro mondo con queste fonti di luce flessibili e vivaci.
