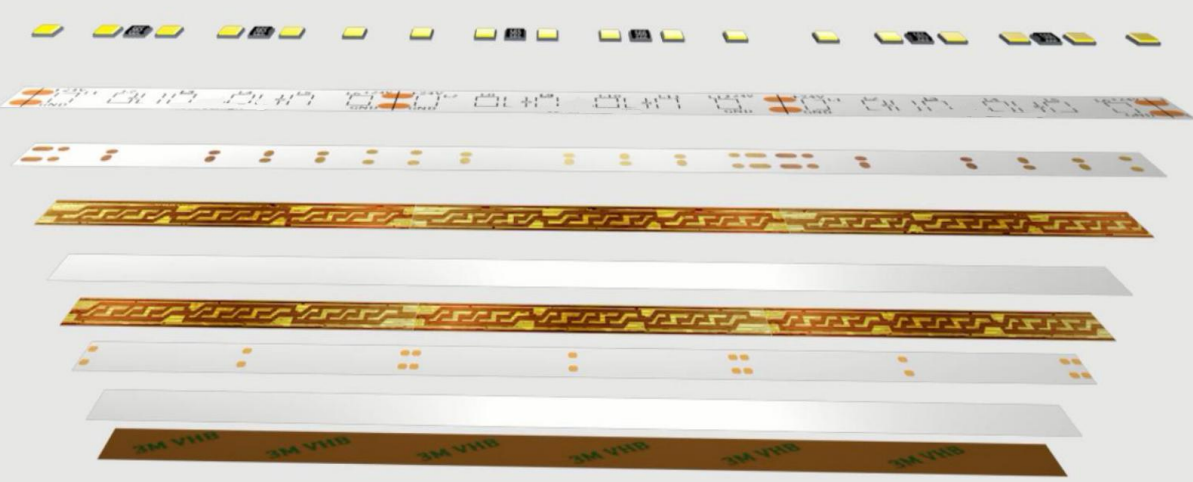

La struttura delle luci a strisce a LED
Le luci delle strisce a LED sono note per il loro design sottile, flessibilità e prestazioni di illuminazione efficienti. Ma cosa costituisce esattamente una luce a strisce a LED? Comprendere la struttura delle luci delle strisce a LED ci aiuta a apprezzare meglio la loro funzionalità, durata e come scegliere il tipo giusto per diverse applicazioni. Dai chip a LED e scheda PCB ai resistori, al supporto adesivo e al rivestimento protettivo, ogni componente svolge un ruolo vitale nel fornire illuminazione stabile e duratura. In questo articolo, abbatteremo la struttura delle luci a strisce a LED e spiegheremo lo scopo di ogni parte in dettaglio.
1. LED
La parte centrale delle strisce a LED è le perle della lampada a LED, il LED è un componente elettronico, può essere convertito in energia luminosa, allo stesso tempo ha un'alta efficienza, un basso consumo di energia, una lunga vita e così via. La maggior parte delle strisce di luce a LED sul mercato oggi usano perle di luce a LED come sorgente luminosa. La differenza è che le perle di luce a LED sono disponibili in diverse luminosità, colori e dimensioni.
LED (diodo a emissione di luce), un diodo a emissione di luce, è un dispositivo a semiconduttore a stato solido in grado di convertire l'energia elettrica in luce visibile. Può convertire direttamente l'elettricità in luce. Il cuore del LED è un chip a semiconduttore. Un'estremità del chip è attaccata a una staffa, un'estremità è il polo negativo e l'altra estremità è collegata al polo positivo dell'alimentazione, in modo che l'intero chip sia incapsulato dalla resina epossidica. LED può emettere direttamente la luce rossa, gialla, blu, verde, ciano, arancione, viola e bianca.
Esistono molte categorie di perle di lampada SMD. Possiamo classificarli per dimensione, colore o modello e scopo.
Le perle della lampada patch SMD sono divise nelle seguenti categorie in base alle dimensioni. I numeri di questi modelli rappresentano la loro larghezza e lunghezza:
SMD2835: 28x35mm
SMD3528: 35x28mm
SMD2216: 22x16mm
SMD2210: 22x10mm
SMD5050: 50x50mm
SMD5730: 57x30mm
SMD3014: 30x14mm
SMD315: 3x15mm
Le perle della lampada patch SMD sono divise nelle seguenti categorie in base alle dimensioni. I numeri di questi modelli rappresentano la loro larghezza e lunghezza:
SMD2835: 28x35mm
SMD3528: 35x28mm
SMD2216: 22x16mm
SMD2210: 22x10mm
SMD5050: 50x50mm
SMD5730: 57x30mm
SMD3014: 30x14mm
SMD315: 3x15mm
Le perle della lampada a LED SMD, secondo il colore emettente della luce, possono essere divise:
Serie colorate, serie di breakpoint, serie fantasy, serie SMD White, serie SMD Red, serie SMD Orange, serie SMD Yellow, serie SMD Blue, SMD Violet Series, Serie RGB, Dual-Colour (Red-Orange, Red-Green) e così via.
Serie colorate, serie di breakpoint, serie fantasy, serie SMD White, serie SMD Red, serie SMD Orange, serie SMD Yellow, serie SMD Blue, SMD Violet Series, Serie RGB, Dual-Colour (Red-Orange, Red-Green) e così via.
Le perle leggere a LED hanno una varietà di colori, più comuni sono bianchi, rossi, verde, blu, bianco, giallo, viola e così via. La luce bianca comprende bianco caldo, naturale, bianco positivo, bianco freddo, temperatura del colore 2500K, 2700K, 3000K, 4000K, 5000K, 6500K, 10000K e così via.
La diversità dei colori delle perle della lampada a LED deriva dal fatto che i loro chip interni possono emettere luce di diverse lunghezze d'onda. Per esempio,
Le lampade a LED rosse emettono la luce rossa con una lunghezza d'onda di circa 620-750 nanometri;
Perle lampade a LED blu emettono la luce blu con una lunghezza d'onda di circa 450 nanometri
Perle lampade a LED verde emettono la luce verde con una lunghezza d'onda di circa 500-550 nanometri;
Perle lampade a LED gialle emettono la luce gialla con una lunghezza d'onda di circa 580-600 nanometri; Le lampade a LED viola emettono la luce viola con una lunghezza d'onda di circa 420-450 nanometri. Queste classificazioni dei colori si basano sui principi scientifici della lunghezza d'onda della luce e della percezione del colore.
La diversità dei colori delle perle della lampada a LED deriva dal fatto che i loro chip interni possono emettere luce di diverse lunghezze d'onda. Per esempio,
Le lampade a LED rosse emettono la luce rossa con una lunghezza d'onda di circa 620-750 nanometri;
Perle lampade a LED blu emettono la luce blu con una lunghezza d'onda di circa 450 nanometri
Perle lampade a LED verde emettono la luce verde con una lunghezza d'onda di circa 500-550 nanometri;
Perle lampade a LED gialle emettono la luce gialla con una lunghezza d'onda di circa 580-600 nanometri; Le lampade a LED viola emettono la luce viola con una lunghezza d'onda di circa 420-450 nanometri. Queste classificazioni dei colori si basano sui principi scientifici della lunghezza d'onda della luce e della percezione del colore.
Inoltre, le perle della lampada a LED possono anche produrre più colori combinando chip di colori diversi. Ad esempio, le perle di lampada a LED a LED di colore rosso, verde e blu possono produrre colori ricchi, incluso il colore pieno, mescolando proporzioni diverse. Questa tecnologia sfrutta il principio di tre colori primari, cioè il sistema visivo umano è particolarmente sensibile al rosso, al verde e al blu e la luce più visibile è costituita da questi tre colori mescolati in proporzioni diverse. Controllando con precisione la luminosità e la cromaticità di ciascun colore, è possibile ottenere una regolazione e un display accurati del colore.
Con il rapido sviluppo della tecnologia moderna, LED (diodo a emissione di luce) è diventato un'importante fonte di luce ampiamente utilizzata nella striscia a LED, l'illuminazione, il segnale e altri campi. Nel campo delle strisce di luce a LED, l'accuratezza e l'effetto della riproduzione del colore sono diventati un indicatore importante, tra cui l'indice del colore della striscia di luce è uno degli indicatori importanti per valutare la capacità di riproduzione del colore della striscia di illuminazione a LED.
L'indice di rendering del colore, indicato come CRI, è un indicatore usato per misurare la capacità della sorgente luminosa di ripristinare il colore di un oggetto. In generale, è la capacità dell'occhio umano di confrontare il colore dell'oggetto percepito dalla sorgente luminosa quando è irradiato sull'oggetto con il colore visto sotto luce naturale. La gamma di valori di CRI è compresa tra 0 e 100. Più grande è il valore, più forte è la capacità della sorgente luminosa di ripristinare il colore e più realistico è il colore.
L'indice di rendering del colore, indicato come CRI, è un indicatore usato per misurare la capacità della sorgente luminosa di ripristinare il colore di un oggetto. In generale, è la capacità dell'occhio umano di confrontare il colore dell'oggetto percepito dalla sorgente luminosa quando è irradiato sull'oggetto con il colore visto sotto luce naturale. La gamma di valori di CRI è compresa tra 0 e 100. Più grande è il valore, più forte è la capacità della sorgente luminosa di ripristinare il colore e più realistico è il colore.
Strisce di luce Il valore CRI è influenzato da molti fattori, principalmente incluso i seguenti:
1.
2. Temperatura del colore che emette la luce: la temperatura del colore che emette la luce LED ha un impatto importante sulla capacità di riproduzione del colore, in generale, la temperatura del colore che emette la luce è più vicina alla luce del giorno, migliore è la capacità di riproduzione del colore.
3. Saturazione del colore: maggiore è la saturazione del colore, migliore è la capacità di riproduzione del colore.
4. Luminosità della sorgente luminosa: la luminosità della fonte di luce per la riproduzione dei colori ha anche un certo impatto, la luminosità troppo bassa o troppo alta può portare a un declino della capacità di riproduzione del colore.
2. Temperatura del colore che emette la luce: la temperatura del colore che emette la luce LED ha un impatto importante sulla capacità di riproduzione del colore, in generale, la temperatura del colore che emette la luce è più vicina alla luce del giorno, migliore è la capacità di riproduzione del colore.
3. Saturazione del colore: maggiore è la saturazione del colore, migliore è la capacità di riproduzione del colore.
4. Luminosità della sorgente luminosa: la luminosità della fonte di luce per la riproduzione dei colori ha anche un certo impatto, la luminosità troppo bassa o troppo alta può portare a un declino della capacità di riproduzione del colore.
L'efficienza luminosa delle strisce di illuminazione, ovvero l'efficienza luminosa, si riferisce al rapporto tra il flusso luminoso emesso dalla sorgente luminosa alla potenza consumata ed è un indicatore chiave per misurare le prestazioni di risparmio energetico della fonte di luce. L'efficienza luminosa riflette la capacità della sorgente luminosa di convertire l'energia in radiazioni elettromagnetiche e l'efficienza della percezione da parte dell'occhio umano di questa radiazione.
Il flusso luminoso delle luci a LED della striscia si riferisce alla potenza radiosa che l'occhio umano può percepire, che è il prodotto dell'energia radiante di una certa banda per unità di tempo e la relativa visibilità della banda. Poiché la relativa visibilità dell'occhio umano alla luce di diverse lunghezze d'onda è diversa, quando la potenza di radiazione della luce di diverse lunghezze d'onda è uguale, il flusso luminoso non è uguale. L'unità di flusso luminoso è il lume (LM) e 1 lume è uguale al flusso luminoso emesso da una sorgente di luce puntuale con un'intensità luminosa uniforme di 1 candela (CD) in un angolo solido di 1 sterodiano (SR).
Il flusso luminoso delle luci a LED della striscia si riferisce alla potenza radiosa che l'occhio umano può percepire, che è il prodotto dell'energia radiante di una certa banda per unità di tempo e la relativa visibilità della banda. Poiché la relativa visibilità dell'occhio umano alla luce di diverse lunghezze d'onda è diversa, quando la potenza di radiazione della luce di diverse lunghezze d'onda è uguale, il flusso luminoso non è uguale. L'unità di flusso luminoso è il lume (LM) e 1 lume è uguale al flusso luminoso emesso da una sorgente di luce puntuale con un'intensità luminosa uniforme di 1 candela (CD) in un angolo solido di 1 sterodiano (SR).
La luminosità dell'illuminazione a strisce a LED è una quantità fisica che descrive l'intensità luminosa della superficie di un corpo luminoso. È definito come il rapporto tra l'intensità della luce in questa direzione e l'area della sorgente luminosa "vista" quando l'occhio umano osserva la sorgente luminosa da una direzione, cioè l'intensità luminosa per area di proiezione. La luminosità è rappresentata dal simbolo L e l'unità è candela per metro quadrato (CD/M²). La luminosità di una sorgente luminosa è correlata alla sua superficie. Sotto la stessa intensità luminosa, maggiore è l'area luminosa, più bassa è la luminosità; viceversa. La luminosità è anche correlata alla direzione della superficie luminosa. I valori di luminosità della stessa superficie luminosa in direzioni diverse sono diversi e di solito sono misurati nella direzione perpendicolare alla linea di vista.
2. Scheda PCB
PCB (circuito stampato) è il vettore dell'illuminazione a strisce, che può essere tagliato in diverse lunghezze, se necessario. Il PCB ha spesso alcune righe o testo stampato su di esso, che di solito è completato dall'attacco o dalla stampa durante il processo di produzione.
Le schede PCB comuni sono divise in schede singole e schede a doppia faccia. Le schede a faccia singola e le schede a doppia faccia sono due diversi processi di produzione e progetti di circuiti. Le schede a faccia singola hanno un solo strato di tracce di circuiti, mentre le schede a doppia faccia hanno due strati di tracce di circuiti. Le schede a faccia singola sono adatte a circuiti più semplici e hanno bassi costi di produzione, ma il numero e la complessità delle connessioni del circuito sono limitati; mentre le schede a doppia faccia possono aumentare notevolmente il numero e la complessità delle connessioni del circuito. Tutte le strisce luminose addute utilizzano schede a doppia faccia.
Spessori di rame in foglio PCB standard comuni per luci a led flessibili includono 1 oz, 2 once, 3 once e 4 once. Tra questi, 2 once è il più comunemente usato, che può garantire la morbidezza delle luci delle strisce e anche garantire una buona dissipazione del calore delle migliori luci a strisce a LED. Alcuni migliori nastro a LED utilizzano anche schede PCB da 3 once.
Secondo la larghezza, la scheda PCB di buone luci a LED può essere divisa in 2 mm, 3 mm, 4 mm, 4,5 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 13 mm, 15 mm, 20 mm, 30 mm, 40 mm.
Il colore della scheda PCB della luce a nastro a LED è generalmente bianco, nero e oro.
La selezione dei colori della scheda PCB dell'illuminazione a strisce dipende principalmente dal suo scenario di utilizzo e dai requisiti di progettazione. La scheda Black PCB funziona bene in alcune applicazioni a causa del suo effetto visivo e stabilità unici. Ad esempio, La scheda PCB nera può fornire un'esperienza visiva migliore in base a determinati effetti di illuminazione, specialmente nelle applicazioni che devono nascondere la linea o migliorare alcuni effetti di illuminazione. Inoltre, La scheda PCB nera può essere più adatta per alcuni stili o temi di progettazione visivamente.
La selezione dei colori della scheda PCB dell'illuminazione a strisce dipende principalmente dal suo scenario di utilizzo e dai requisiti di progettazione. La scheda Black PCB funziona bene in alcune applicazioni a causa del suo effetto visivo e stabilità unici. Ad esempio, La scheda PCB nera può fornire un'esperienza visiva migliore in base a determinati effetti di illuminazione, specialmente nelle applicazioni che devono nascondere la linea o migliorare alcuni effetti di illuminazione. Inoltre, La scheda PCB nera può essere più adatta per alcuni stili o temi di progettazione visivamente.
D'altra parte, la scheda PCB bianca sta diventando sempre più popolare in alcune applicazioni grazie al suo aspetto pulito e semplice. La scheda PCB bianca può fornire una migliore visibilità e contrasto, Soprattutto quando è necessario enfatizzare la chiarezza della linea o fornire effetti visivi migliori, La scheda PCB bianca è una buona scelta.
Le schede Gold PCB sono state utilizzate principalmente nei primi giorni delle luci a nastro o nel mercato di fascia bassa, ma ora vengono gradualmente eliminate dal mercato.
Il metodo di connessione dei componenti sul circuito di solito utilizza una connessione parallela e serie. Il metodo di connessione formato dai componenti disposti fianco a fianco è chiamato connessione parallela. Nella connessione parallela, non vi è alcuna influenza della connessione reciproca tra i componenti e operano in modo indipendente.
Il metodo di connessione formato da componenti disposti uno dopo l'altro è chiamato connessione serie. Nella connessione in serie, tutti i componenti devono condividere la corrente e la tensione nel circuito, quindi la resistenza totale dei componenti della serie sarà superiore alla resistenza totale dei componenti paralleli. La connessione parallela e in serie influisce anche sulla resistenza, la corrente e la tensione del circuito.
Il metodo di connessione formato da componenti disposti uno dopo l'altro è chiamato connessione serie. Nella connessione in serie, tutti i componenti devono condividere la corrente e la tensione nel circuito, quindi la resistenza totale dei componenti della serie sarà superiore alla resistenza totale dei componenti paralleli. La connessione parallela e in serie influisce anche sulla resistenza, la corrente e la tensione del circuito.
3. Design del circuito
Il circuito di strisce di luce a LED a bassa tensione di solito include la luce a nastro a LED da 12 V e la luce a strisce da 24 V. La tensione della striscia LED flessibile di tensione costante è stabile. Ad esempio, per la luce a striscia a LED da 12 V, la tensione di ingresso non può essere 5 V o 15 V. La tensione di 5 V è troppo bassa e le luci a nastro a LED da 12 V non si illumineranno. 15V farà bruciare le luci della striscia a LED da 12 volt CC.
4. Resistore
Il resistore, generalmente indicato come resistenza, si riferisce a tutti i componenti elettronici o elettrici utilizzati per generare resistenza. Il funzionamento di un resistore segue la legge di Ohm e il suo valore di resistenza è definito come il quoziente ottenuto dividendo la sua tensione per la sua corrente.
5. Adesivo
Le luci della striscia a LED morbida utilizzano uno speciale materiale adesivo, la cui funzione principale è quella di attaccare saldamente la striscia a LED di migliore qualità a un oggetto fisso in modo che possa svolgere un normale ruolo di illuminazione. Il materiale adesivo comunemente usato per strisce di luce flessibile sul mercato è adesivo 3M.
L'adesivo 3M è un materiale adesivo con eccellente adesione e tolleranza ad alta temperatura, che può mantenere un'adesione duratura in vari ambienti. Il suo spessore e la resistenza possono essere personalizzati in base alle esigenze dei clienti per soddisfare i diversi requisiti dell'applicazione.
L'adesivo 3M è un materiale adesivo con eccellente adesione e tolleranza ad alta temperatura, che può mantenere un'adesione duratura in vari ambienti. Il suo spessore e la resistenza possono essere personalizzati in base alle esigenze dei clienti per soddisfare i diversi requisiti dell'applicazione.
6. Shell
Il guscio viene utilizzato per proteggere SMD LED Strip ed è anche una parte fondamentale per abbellire e aumentare la scena dell'applicazione. I materiali comuni includono PVC, silicone, ecc. Diversi materiali a guscio possono portare diversi effetti di trasmissione della luce e prestazioni impermeabili e devono essere selezionati in base alle esigenze effettive.
IP65 PU: colla per PU coperta impermeabile
IP65 US: colla in silicone ultra sottile coperto impermeabile
IP65 SI: colla in silicone coperto impermeabile
IP65 HT: tubo di restringimento del calore impermeabile
IP67 ST: tubo di silicone coperto impermeabile
IP67 HI: colla in silicone integrato avvertenza impermeabile
IP68 ST: colla in silicone integrato solido impermeabile
IP65 US: colla in silicone ultra sottile coperto impermeabile
IP65 SI: colla in silicone coperto impermeabile
IP65 HT: tubo di restringimento del calore impermeabile
IP67 ST: tubo di silicone coperto impermeabile
IP67 HI: colla in silicone integrato avvertenza impermeabile
IP68 ST: colla in silicone integrato solido impermeabile
In generale, la progettazione strutturale e la selezione dei materiali della luce a striscia a LED SMD influenzano direttamente le loro prestazioni, la loro vita di servizio e gli scenari applicabili. La scelta di una striscia di luce flessibile a LED adeguata richiede di considerare l'ambiente di utilizzo, il metodo di installazione e l'effetto di illuminazione richiesto.
