Processo di produzione delle luci a led
Processo di produzione delle luci a led
Le luci a strip a LED sono diventate una soluzione di illuminazione essenziale per applicazioni sia commerciali che residenziali, grazie alla loro flessibilità, efficienza energetica e design personalizzabile. Dietro questi versatili prodotti di illuminazione si trova un processo di produzione preciso e avanzato che garantisce una qualità costante, alte prestazioni e una lunga durata. Dalla selezione di materie prime premium all'assemblaggio SMT automatizzato e ai rigorosi test di qualità, ogni fase del processo di produzione della luce a strisce a LED svolge un ruolo cruciale nella fornitura di soluzioni di illuminazione affidabili e innovative al mercato. In questo articolo, ti porteremo attraverso le fasi chiave della produzione di luce a strisce a LED ed evidenzieremo le tecnologie che rendono tutto possibile.
1. Ispezione delle materie prime
Il magazzino delle materie prime mantiene un ambiente costante di temperatura e umidità e verifica rigorosamente materie prime come perle di lampada, resistori, fili e schede. I campioni verranno conservati per ogni lotto di perle di lampada prodotte per la produzione di strisce di luce a LED e la qualità delle perle della lampada verrà testata al microscopio ingrandito 400 volte per controllare le dimensioni e i dettagli delle perle della lampada.

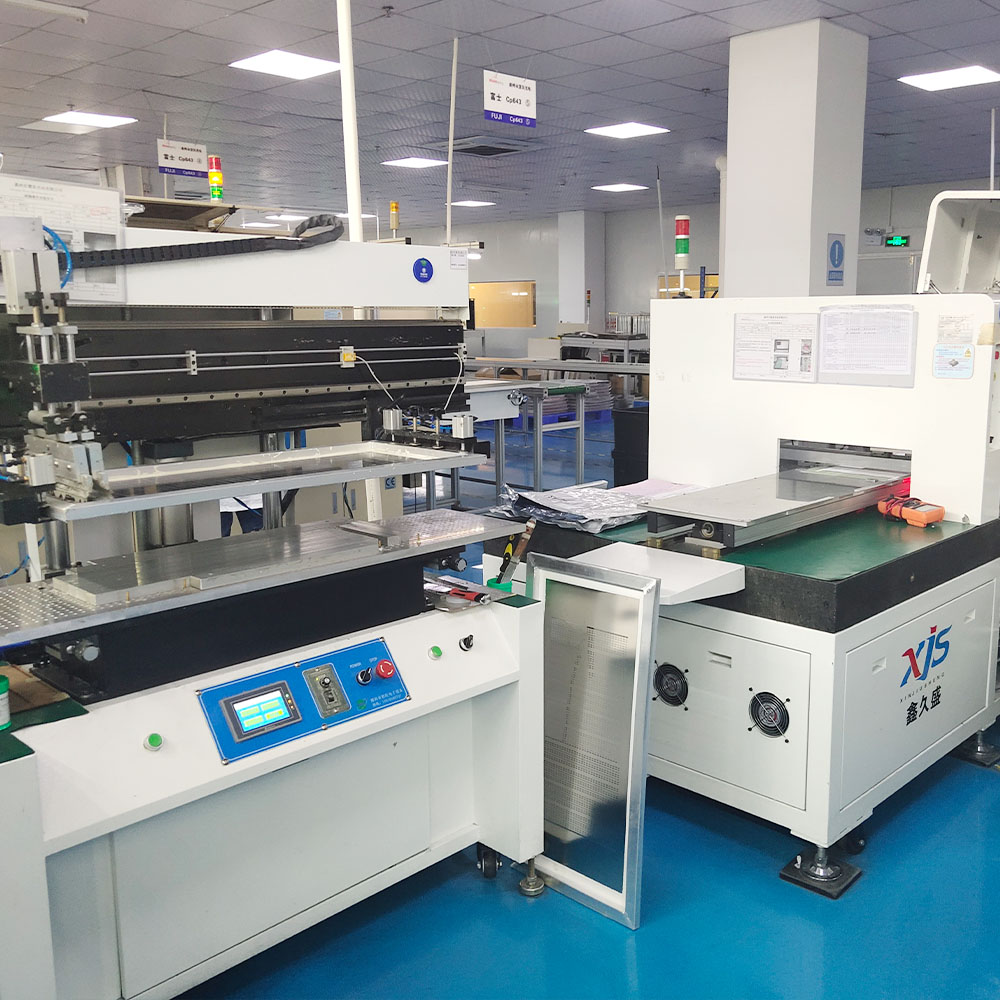

2. Pasta di saldatura da stampa
Prima mescolare la scatola dopo averlo riscaldato, quindi mettere una piccola quantità sullo schermo in acciaio della stampante. Ogni design delle strisce di illuminazione a LED è realizzata con uno stampo in acciaio inossidabile. L'importo migliore è quando il raschietto si sposta in avanti e la stagno raggiunge 3/2 del raschietto. Dopo la prima stampa di prova, presta attenzione al fatto che la scatola nella posizione del pad a LED sull'FPC sia piena, sia che ci sia troppo piccolo o troppo stagno e presta anche attenzione al fatto che ci sia un corto circuito. Questo passaggio è molto critico. Se non è strettamente controllato, causerà una scarsa qualità in seguito. La nostra azienda produce luci di striscia di alta qualità, quindi utilizziamo una pasta di saldature senza piombo che soddisfa materiali ecologici. Infine, testare lo spessore della pasta di saldatura.
3. Smt
Metti il FPC stampato sul dispositivo e invia automaticamente la scheda in posizione SMT. Il programma della macchina SMT è pre-programmato. Finché non ci sono problemi con il primo montaggio del consiglio, la produzione successiva sarà molto stabile. Ciò che deve essere prestato attenzione qui è che la polarità del LED e il valore di resistenza del resistore SMT non dovrebbero essere confusi. Un'altra cosa a cui prestare attenzione è che la posizione di montaggio non dovrebbe essere compensata. Naturalmente, la nostra macchina all-in-one completamente automatizzata è dedicata alla produzione di ordini di strisce di luce di grandi dimensioni.
4. Collegamento di ispezione intermedia
È necessario prestare attenzione per verificare la polarità del LED sulle strisce di illuminazione (se è invertita), se il montaggio è offset, se esiste un cortocircuito, se il valore di resistenza è corretto, ecc.
5. Rilassazione di riflusso
Va notato che la temperatura di riflusso deve essere ben controllata. Se è troppo basso, la scatola non può essere fusa e si verificherà saldatura fredda; Se è troppo alto, l'FPC bollerà facilmente. Inoltre, la temperatura di preriscaldamento dovrebbe essere appropriata. Se è troppo basso, il flusso non evapora completamente e ci saranno residui dopo il reflow, che colpiscono l'aspetto; Se è troppo alto, il flusso evapora prematuramente, causando una saldatura fredda durante il reflow e si può generare perle di stagno. E illumina il test.
6. Separare e saldare le schede della luce a nastro a LED
L'illuminazione a nastro a LED è costituita da molte sezioni (di solito 24) di schede PCB da 0,5 metri. Dopo aver saldato le strisce alla lunghezza richiesta dal cliente, le schede di illuminazione a nastro a LED separate per formare più strisce LED.

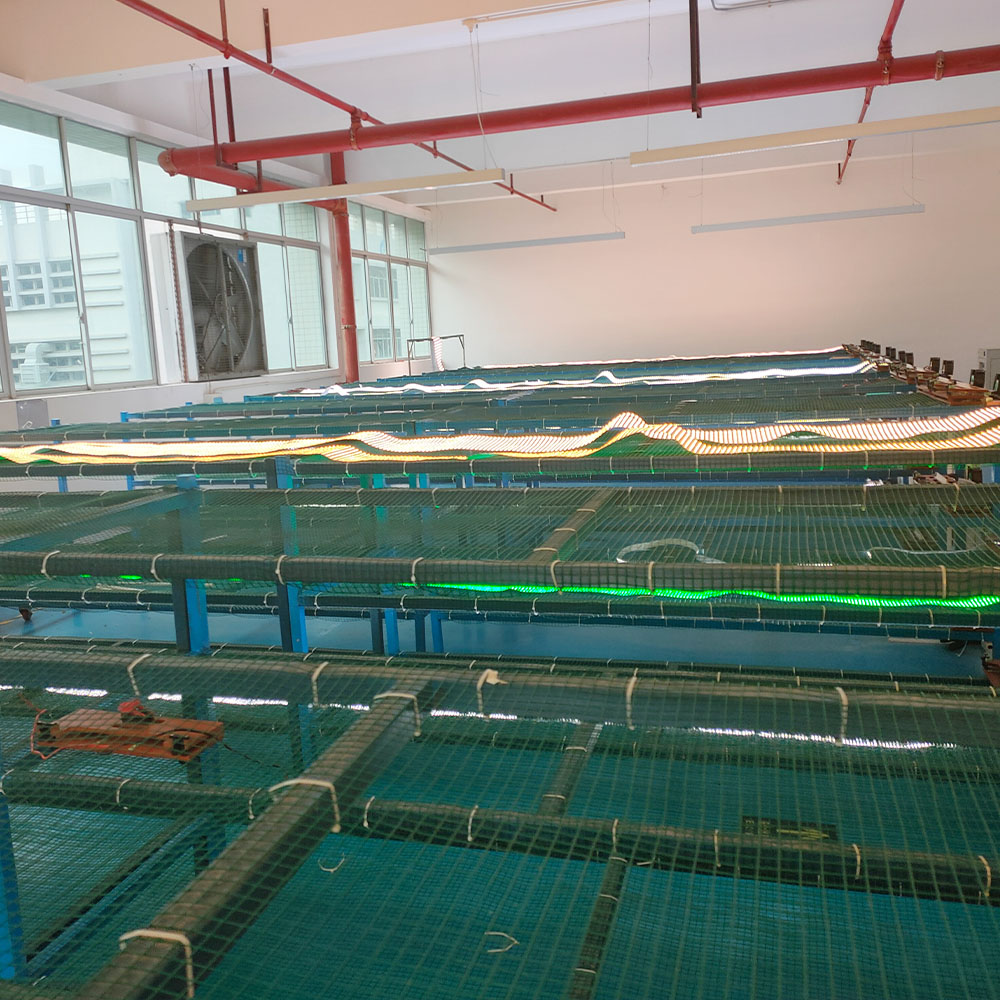

7. Invecchiamento e impermeabilizzazione
L'illuminazione a nastro a LED saldato verrà collocata nella sala di prova dell'invecchiamento, illuminata continuamente per 8 ore. Questo test può aiutarci a confermare ulteriormente la qualità delle luci del nastro a LED. Se si desidera produrre luci di striscia a LED impermeabili, è anche necessario effettuare un trattamento per il processo di impermeabilizzazione pertinente.

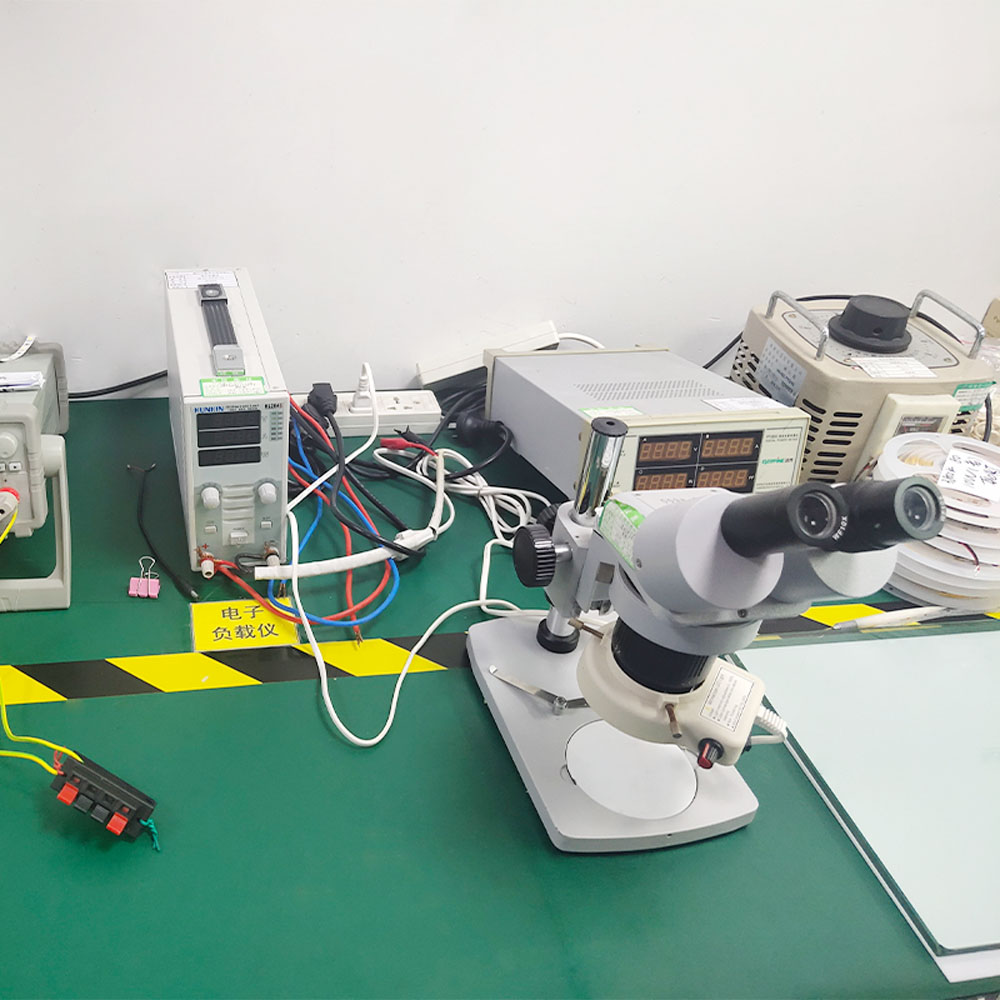

8. Ispezione del prodotto finito
Qui è necessario controllare l'aspetto dell'illuminazione a nastro a LED per vedere se ci sono scarse saldature, perle di stagno, corto circuito, ecc. Quindi c'è l'ispezione elettrica per verificare se le prestazioni elettriche dell'illuminazione a bassa tensione sono intatte e se i parametri sono corretti.
9. Test della bobina
Dopo che tutti i processi sono stati completati, metti la striscia a LED 5 m in una bobina, quindi srotola le strisce LED 5 m e accendilo per verificare se esiste una luce morta. Questo passaggio evita perfettamente il problema di qualità della luce del nastro LED commerciale dopo l'imballaggio.
10. Imballaggio
Le luci di striscia commerciale sono generalmente confezionate in rotolo di 5 m e sono confezionate in sacchetti antiamati e resistenti all'umidità.

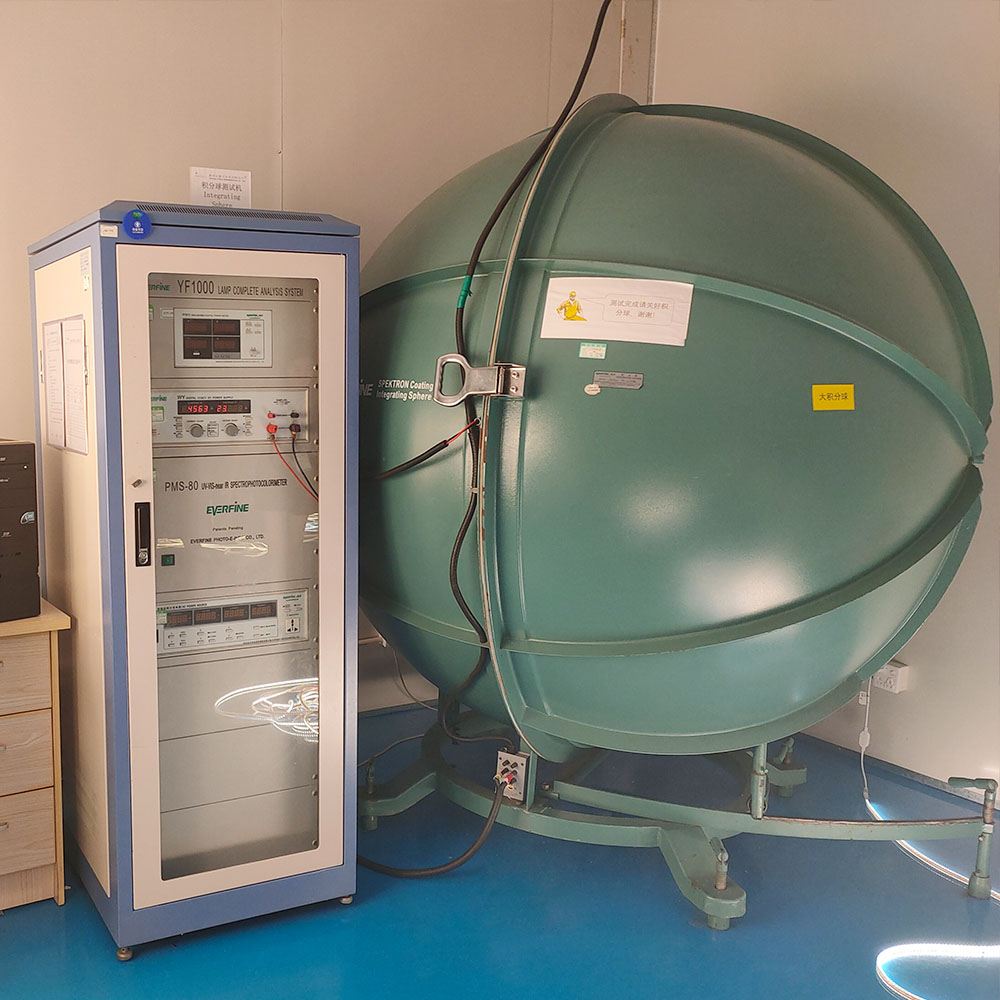

11. Integrazione del test della sfera
Per ogni lotto di strisce LED flessibili, verrà prodotto un ulteriore metro di striscia di luce per il rapporto di test delle sfere integrato e verranno mantenuti campioni per salvare i dati.
Quanto sopra sono diversi passaggi sul processo di produzione di buone luci a LED. Credo che dopo aver letto questo, avrai una comprensione generale della produzione di strisce di luce a LED più votate!
